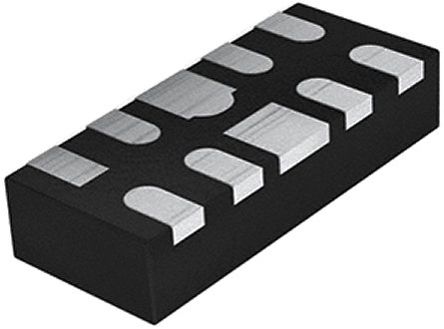

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD4S010DQAR

ESD Suppressor Diode Array Uni-Dir 5.5V 10Pin USON T/R

Наличие: 341 шт.

Адрес доставки: Москва

Цена: ₽ 61.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8517589

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD4S010DQAR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD4S010DQAR
Производитель	TI
ЧипСити Номер продукта	CC8517589
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UFDFN-10
Рабочее Напряжение	5 V
Ёмкость	0.8 pF
Пробивное Напряжение	9 V
Количество Каналов	4 Channel
Количество Стежков	10 Position
Рассеяние Мощности	25 W
Испытательный ток	1 mA
Пиковая импульсная мощность	25 W
Минимальное напряжение пробоя	9 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	2.6 mm
Ширина	1.1 mm
Высота	0.45 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD4S010DQAR описание продукта

The TPD4S009 and TPD4S010 are four-channel TVS diode arrays for electrostatic discharge (ESD) protection. TPD4S009 and TPD4S010 are rated to dissipate contact ESD strikes at the maximum level specified in the IEC 61000-4-2 international standard (Level 4), with ±8-kV contact discharge ESD protection. The low capacitance (0.8-pF) of these devices, coupled with the excellent matching between differential signal pairs (0.05-pF line-line capacitance for the TPD4S009DRY) enables this device to provide transient voltage suppression circuit protection for high-speed differential data rates (3-dB bandwidth > 4 GHz).
The TPD4S009 is offered in DBV, DCK, DGS, and DRY packages. The TPD4S009DRYR is the most space saving package option available for dual pair high-speed differential lines. The TPD4S010 is offered in the industry standard DQA package. The TPD4S009DGSR and TPD4S010DQAR offer flow-through board layout options to reduce signal glitches normally caused by routing mismatches between the D+ and D signal pair. See also TPD4E05U06DQAR which is P2P compatible with TPD4S010DQAR. This device offers higher IEC ESD protection, lower capacitance, lower RDYN, lower DC breakdown voltage, and lower clamping voltage.
