TPD3E001DRLR Купить - TI Телевизионные диоды

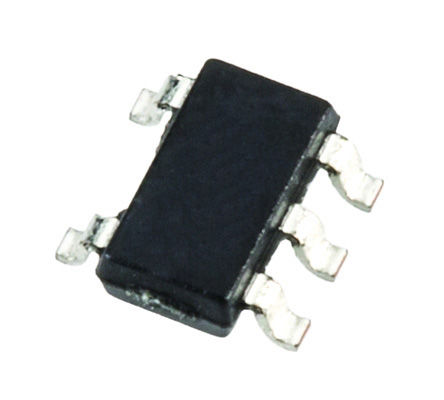

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD3E001DRLR

Low-Capacitance 3Channel +/-15kV ESD-Protection Array for High-Speed Data Interfaces 5-SOT -40℃ to 85℃

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 142.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6362235

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD3E001DRLR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD3E001DRLR
Производитель	TI
ЧипСити Номер продукта	CC6362235
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-553
Рабочее Напряжение	950 mV
Ёмкость	1.5 pF
Количество Каналов	3 Channel
Количество Стежков	5 Position
Зажимное напряжение	105.5 V
Испытательный ток	10 mA
Пиковая импульсная мощность	90 W
Минимальное напряжение пробоя	11 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Температура соединения	150 ℃
Длина	1.6 mm
Ширина	1.2 mm
Высота	0.55 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD3E001DRLR описание продукта

The TPD3E001DRLR is a low-capacitance 3-channel ESD Protection Device for high-speed data interfaces. It is rated to dissipate ESD strikes at the maximum level specified in the IEC 61000-4-2 international standard (level 4). The device has a 1.5pF IO capacitance per channel, making it ideal for use in high-speed data IO interfaces. The ultra-low leakage current (<1nA maximum) is suitable for precision analogue measurements in applications like glucose meters and heart rate monitors.
±8kV IEC 61000-4-2 Contact discharge
±15kV IEC 61000-4-2 Air-gap discharge
5.5A Peak pulse current (8/20µs pulse)
0.9 to 5.5V Supply-voltage range
-40 to 85°C Operating temperature range

Показывать

TPD3E001DRLR Даташит PDF

22 страницы, 1087 КБ

10/31/2015

просматривать

TPD3E001DRLR Даташит PDF

16 страницы, 671 КБ

07/18/2011

просматривать

TPD3E001DRLR Даташит PDF

17 страницы, 781 КБ

просматривать

TPD3E001DRLR Даташит PDF

33 страницы, 1247 КБ

02/27/2016

просматривать

TPD3E001DRLR Даташит PDF

33 страницы, 1255 КБ

08/20/2015

просматривать

TPD3E001DRLR Даташит PDF

17 страницы, 783 КБ

02/05/2015

просматривать

TPD3E001DRLR Даташит PDF

18 страницы, 783 КБ

02/01/2015

просматривать

TPD3E001DRLR Даташит PDF

14 страницы, 683 КБ

05/02/2008

просматривать

TPD3E001DRLR Даташит PDF

22 страницы, 1083 КБ

просматривать

TPD3E001DRLR Другие Даташит

28 страницы, 1467 КБ

просматривать

TPD3E001DRLR Другие Даташит

12 страницы, 1698 КБ

11/27/2013

просматривать
