TPA3125D2N Купить - TI Усилитель звуковой частоты

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

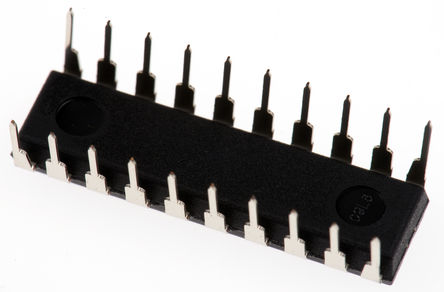

TPA3125D2N

TEXAS INSTRUMENTS TPA3125D2N Audio Power Amplifier, D, 2Channel, 20W, 10V to 26V, DIP, 20Pins

Наличие: 4,505 шт.

Адрес доставки:

Цена: ₽ 209.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7920846

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPA3125D2N характеристики

Атрибут	Значение атрибута
Номенклатура	TPA3125D2N
Производитель	TI
ЧипСити Номер продукта	CC7920846
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	PDIP-20
Номинальная Мощность	10 W
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	20 Position
Рассеяние Мощности	1870 mW
Выходная Мощность	20 W
Усиление	36 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1870 mW
Напряжение питания	10V ~ 26V
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	10 V
Длина	26.92 mm
Ширина	6.6 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPA3125D2N описание продукта

The TPA3125D2N is a 10W Stereo Class-D Audio Amplifier with SE outputs for driving stereo speakers in a single-ended configuration or a mono speaker in a bridge-tied-load configuration. The TPA3125D2 can drive stereo speakers as low as 4R. The efficiency of the TPA3125D2 eliminates the need for an external heat sink when playing music. The gain of the amplifier is controlled by two gain select pins. The gain selections are 20, 26, 32, 36dB. It operates in AD mode. There are two main configurations that may be used. For stereo operation, the TPA3125D2 should be configured in a single-ended (SE) half-bridge amplifier. For mono applications, TPA3125D2 may be used as a bridge-tied-load (BTL) amplifier. The traditional class-D modulation scheme, which is used in the TPA3125D2 BTL configuration, has a differential output where each output is 180 degrees out of phase and changes from ground to the supply voltage, VCC.
10W/ch (stereo SE) into an 8R load from a 24V supply
20W/ch (stereo SE) into an 8R load from a 24V supply
Operates from +24V LCD backlight supply
Efficient Class-D operation eliminates need for heat sinks
Four selectable, fixed gain settings
Single-ended analogue inputs
Thermal and short-circuit protection with auto recovery
Advanced power-off pop reduction
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPA3125D2N Даташит PDF

26 страницы, 468 КБ

01/19/2009

просматривать

TPA3125D2N Даташит PDF

47 страницы, 948 КБ

06/07/2013

просматривать

TPA3125D2N Даташит PDF

21 страницы, 508 КБ

01/19/2009

просматривать

TPA3125D2N Даташит PDF

26 страницы, 477 КБ

03/28/2012

просматривать

TPA3125D2N Другие ссылки

1 страницы, 137 КБ

06/15/2011

просматривать
