TPA2005D1DGN

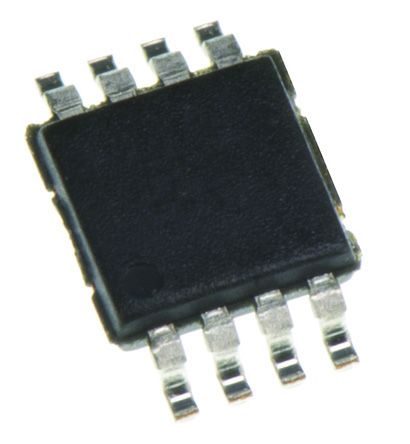

TEXAS INSTRUMENTS TPA2005D1DGN Audio Power Amplifier, D, 1Channel, 1.45W, 2.5V to 5.5V, MSOP, 8Pins

Наличие: 743 шт.

Адрес доставки:

Цена: ₽ 110.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9779200

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPA2005D1DGN характеристики

Атрибут	Значение атрибута
Номенклатура	TPA2005D1DGN
Производитель	TI
ЧипСити Номер продукта	CC9779200
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Напряжение Питания (DC)	5.50 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	2130 mW
Ток Покоя	2.80 mA
Выходная Мощность	1.45 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2130 mW
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPA2005D1DGN описание продукта

The TPA2005D1DGN is a 1.4W Mono Class-D Audio Amplifier that requires only three external components. This high efficiency filter-free audio power amplifier features 84% efficiency, -71dB PSRR at 217Hz, improved RF rectification immunity and 15mm² total PCB area that makes the TPA2005D1 ideal for cellular handsets. A fast start-up time of 9ms with minimal pop makes it ideal for PDA applications. In cellular handsets, the earpiece, speaker phone and melody ringer can each be driven by the TPA2005D1. The device allows independent gain control by summing the signals from each function while minimizing noise to only 48µVRMS. This amplifier has short-circuit and thermal protection.
1.4W into 8R from a 5V supply at THD = 10% (typical)
Maximum battery life and minimum heat
Capable of driving an 8R speaker (2.5V
Optimized PWM output stage eliminates LC output filter
Internally generated 250kHz switching frequency eliminates capacitor and resistor
Improved PSRR and wide supply voltage (2.5 to 5.5V) eliminates need for a voltage regulator
Fully differential design reduces RF rectification and eliminates bypass capacitor
Improved CMRR eliminates two input coupling capacitors
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
