TOP271EG Купить - Power Integrations Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

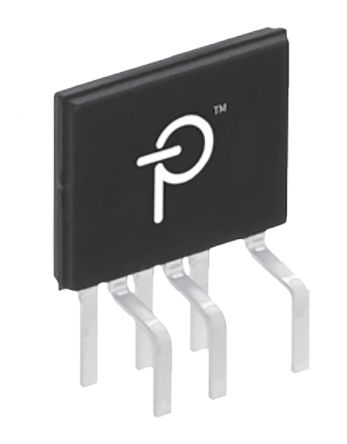

TOP271EG

Power Integrations

POWER INTEGRATIONS TOP271EG AC-DC Converter IC, TOPSwitch-JX Family, Flyback, 85VAC - 265VAC, 244W, SIP-7

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 147.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC7763896

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP271EG характеристики

Атрибут	Значение атрибута
Номенклатура	TOP271EG
Производитель	Power Integrations
ЧипСити Номер продукта	CC7763896
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	SIP-7
Номинальная Мощность	244 W
Выходное Напряжение	5 VDC
Выходной Ток	7 A
Пробивное Напряжение	725 V
Количество Стежков	7 Position
Выходная Мощность	177 W
Частота Переключения	132 kHz
Рабочий цикл	78 %
Максимальное входное напряжение	265 VAC
Входное напряжение (мин)	85 VAC
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходное напряжение (Макс)	5 VDC
Выходной ток (Макс)	7 A
Максимальный рабочий цикл	78 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85VAC ~ 265VAC
Длина	10.24 mm
Ширина	2.06 mm
Высота	8.25 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TOP271EG описание продукта

The TOP271EG is an integrated Offline Switcher with EcoSmart™ Technology for highly efficient power supplies. TOPSwitch-JX incorporates a 725V power MOSFET and high-voltage switched current source, multi-mode PWM control, oscillator, fault protection and other control circuitry onto a monolithic device. It is an integrated switched mode power supply chip that converts a current at the control input to a duty cycle at the open drain output of a high-voltage power MOSFET. During normal operation the duty cycle of the power MOSFET decreases linearly with increasing CONTROL pin current. It features the high-voltage start-up, the cycle-by-cycle current limiting, loop compensation circuitry, auto-restart and thermal shutdown, the TOP264 incorporates many additional functions that reduce system cost, increase power supply performance and design flexibility. A patented high-voltage CMOS technology allows both the high-voltage power MOSFET and all the low voltage control circuitry.
Energy efficient over entire load range
Multi-mode PWM control maximizes efficiency at all loads
Accurate programmable current limit
Optimized line feed-forward for line ripple rejection
Frequency jittering reduces EMI filter
Fully integrated soft-start for minimum start-up stress
Simplifies meeting design derating requirements
User programmable for hysteretic/latching shutdown
Simple fast AC reset
Primary or secondary sensed
Line undervoltage detection prevents turn-OFF glitches
Line overvoltage shutdown extends line surge withstand
Accurate thermal shutdown with large hysteresis
Input pin for external current limit adjustment remote ON/OFF and device reset
Input pin for selecting switching frequency 132kHz if connected to SOURCE pin
Output MOSFET source connection for high-voltage power return
