TOP249YN Купить - Power Integrations Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

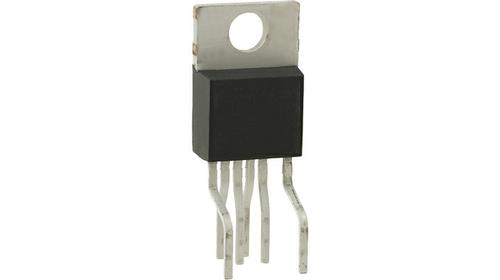

TOP249YN

Power Integrations

Switching Regulator, Voltage-mode, 8.64A, 140kHz Switching Freq-Max, CMOS, PZFM6, LEAD FREE, PLASTIC, TO-220, 7/6Pin

Наличие: 146 шт.

Адрес доставки: Москва

Цена: ₽ 201.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC2448866

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP249YN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP249YN
Производитель	Power Integrations
ЧипСити Номер продукта	CC2448866
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	TO-220-7
Частота	132 kHz
Напряжение Питания (DC)	265 V
Номинальная Мощность	250 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	8.64 A
Пробивное Напряжение	700 V
Ток Питания	2.20 mA
Количество Стежков	6 Position
Количество Регулируемых Выходов	1 Output
Выходная Мощность	180 W
Частота Переключения	132 kHz
Рабочий цикл	66.8 %
Максимальный рабочий цикл	83 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	265 VAC
Входное напряжение	85.265 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TOP249YN описание продукта

The TOP249YN is a TOPSwitch-GX EcoSmart integrated off line switcher in 6 pin TO-220 package. TOPSwitch-GX uses same proven topology as TOPSwitch which cost effectively by integrating high voltage power MOSFET, PWM control, fault protection and other control circuitry onto a single CMOS chip. Many new functions are integrated to reduce system cost, improve design flexibility, high performance and energy efficient. The TOP249YN features soft start, frequency jittering for lower EMI, wider DCMAX, hysteretic thermal shutdown and larger creepage packages. In addition all critical parameters (current limit, frequency, PWM gain) have tighter temperature and absolute tolerances to simplify design and optimize system cost.
Output power of 250W at 230VAC and 180W at 85VAC to 265VAC in open frame design
Output power of 120W at 230VAC and 80W at 85VAC to 265VAC in non ventilated enclosed adapter
Extended power range for higher power applications
Wider duty cycle for more power, smaller input capacitor
Regulates to zero load without dummy loading
132KHz frequency reduces transformer/power supply size
Hysteretic thermal shutdown for automatic fault recovery
Large thermal hysteresis prevents PC board overheating
Switching frequency of 132KHz (frequency pin connected to source) and 66KHz (connected to control)
Operating junction temperature range from -40°C to 150°C
