TNY290KG Купить - Power Integrations Преобразователь AC-DC

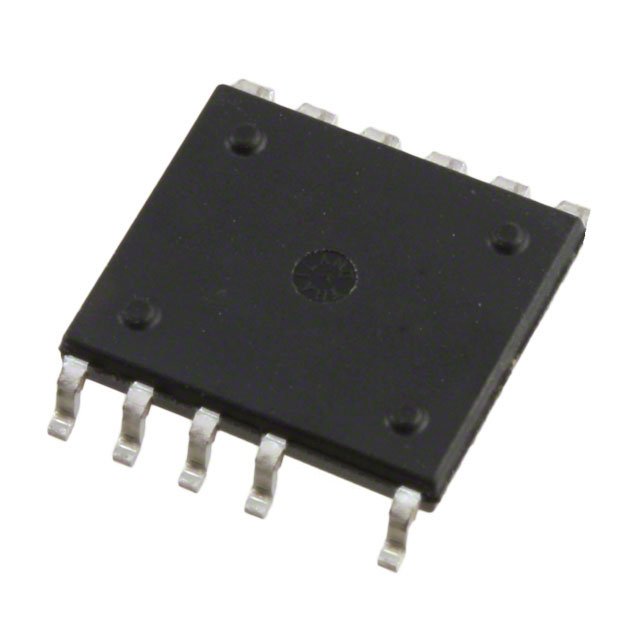

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TNY290KG

Power Integrations

POWER INTEGRATIONS TNY290KG AC-DC Off-Line Switcher IC, TinySwitch-4 Family, Flyback, 85VAC - 265VAC, 28.5W, eSOP-11

Наличие: 246 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 194.86

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC64633600

Категория продукта:

Преобразователь AC-DC

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TNY290KG характеристики

Атрибут	Значение атрибута
Номенклатура	TNY290KG
Производитель	Power Integrations
ЧипСити Номер продукта	CC64633600
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	11 Pin
Корпус/Пакет	ESOP-12
Номинальная Мощность	28.5 W
Выходное Напряжение	85V ~ 265V
Пробивное Напряжение	725 V
Количество Стежков	11 Position
Выходная Мощность	36.5 W
Частота Переключения	124kHz ~ 140kHz
Рабочий цикл	67 %
Максимальное входное напряжение	265 VAC
Входное напряжение (мин)	85 VAC
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходное напряжение (мин)	50 VDC
Выходной ток (Макс)	2.55 A
Максимальный рабочий цикл	67 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85VAC ~ 265VAC
Длина	10.16 mm
Ширина	8.89 mm
Высота	2.34 mm
Рабочая Температура	-40℃ ~ 150℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

TNY290KG описание продукта

The TNY290KG is an energy-efficient offline Switcher with line compensated overload power. TinySwitch-4 combines a high-voltage power MOSFET switch with a power supply controller in one device. Unlike conventional PWM controllers, it uses a simple ON/OFF control to regulate the output voltage. The controller consists of an oscillator and enables circuit (sense and logic), current limit state machine, 5.85V regulator, BYPASS/MULTIFUNCTION pin undervoltage, overvoltage circuit and current limit selection circuitry, over-temperature protection, current limit circuit, leading edge blanking and a 725V power MOSFET. TinySwitch-4 incorporates additional circuitry for line undervoltage sense, auto-restart, adaptive switching cycle on-time extension and frequency jitter. The drain pin is the power MOSFET drain connection. It provides internal operating current for both start-up and steady-state operation.
Line compensated overload power - No additional components
Dramatically reduces max overload variation over universal input voltage range
Simple ON/OFF control, no loop compensation needed
Selectable current limit through BP/M capacitor value
Higher current limit extends peak power/in open frame, maximum continuous power
Allows optimum TinySwitch-4 choice by swapping devices with no other circuit redesign
Maximizes MOSFET and magnetic utilization
ON-time extension - Extends low-line regulation range/hold-up time to reduce input bulk capacitance
Self-biased - No bias winding or bias components
Frequency jittering reduces EMI filter
Pin-out simplifies heat sinking to the PCB
SOURCE pins are electrically quiet for low EMI
Accurate hysteretic thermal shutdown protection with automatic recovery eliminates need for reset
Output overvoltage shutdown with optional Zener
Fast AC reset with optional UV external resistor
Very low component count enhances reliability and enables single-sided printed circuit board layout
High bandwidth provides fast turn-ON with no overshoot and excellent transient load response
Extended creepage between DRAIN and all other pins improves field reliability
Easily meets all global energy efficiency regulations
ON/OFF control provides constant efficiency down to very light loads

Показывать

TNY290KG Даташит PDF

26 страницы, 1701 КБ

02/18/2015

просматривать

TNY290KG Даташит PDF

26 страницы, 1885 КБ

08/31/2016

просматривать

TNY290KG Другие Даташит

36 страницы, 1928 КБ

10/12/2015

просматривать

TNY290KG Другие Даташит

4 страницы, 148 КБ

05/11/2018

просматривать

TNY290KG Файл уведомления

5 страницы, 696 КБ

11/22/2019

просматривать
