TMS320C25FNL Купить - TI Цифровой сигнальный процессор DSP

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

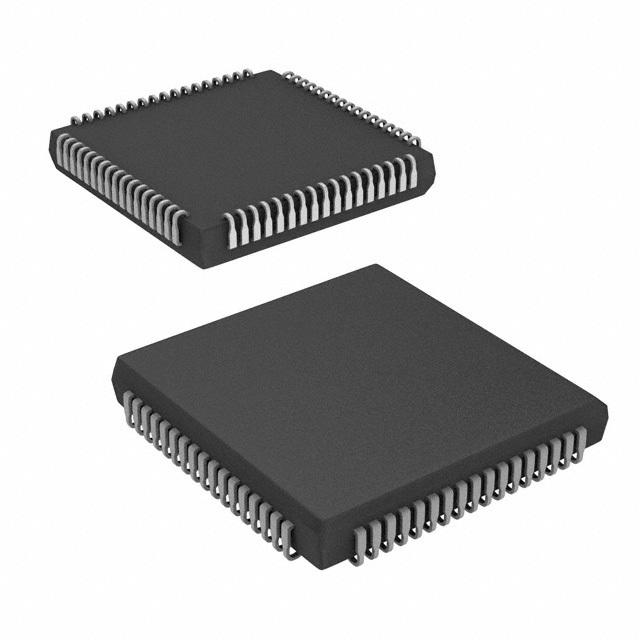

TMS320C25FNL

DSP Fixed-Point 16Bit 40MHz 10MIPS 68Pin PLCC

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 63.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8559292

Категория продукта:

Цифровой сигнальный процессор DSP

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320C25FNL характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320C25FNL
Производитель	TI
ЧипСити Номер продукта	CC8559292
Категория продукта	Цифровой сигнальный процессор DSP
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	68 Pin
Корпус/Пакет	PLCC-68
Частота	40.96 MHz
Напряжение Питания (DC)	4.75V (min)
Ток Питания	100 mA
Количество Стежков	68 Position
Размер ОЗУ	1088 B
Количество Битов	16 Bit
Рассеяние Мощности	2000 mW
Входная Ёмкость	15.0 pF
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Напряжение питания	4.75V ~ 5.25V
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	3A991.a.2
	Показывать Просмотр аналоги замена

TMS320C25FNL описание продукта

description
This data sheet provides complete design documentation for the second-generation devices of the TMS320 family. This facilitates the selection of the devices best suited for user applications by providing all specifications and special features for each TMS320 member. This data sheet is divided into four major sections: architecture, electrical specifications (NMOS and CMOS), timing diagrams, and mechanical data. In each of these sections, generic information is presented first, followed by specific device information. An index is provided for quick reference to specific information about a device.
• 80-ns Instruction Cycle Time
• 544 Words of On-Chip Data RAM
• 4K Words of On-Chip Secure Program EPROM (TMS320E25)
• 4K Words of On-Chip Program ROM (TMS320C25)
• 128K Words of Data/Program Space
• 32-Bit ALU/Accumulator
• 16 × 16-Bit Multiplier With a 32-Bit Product
• Block Moves for Data/Program Management
• Repeat Instructions for Efficient Use of Program Space
• Serial Port for Direct Codec Interface
• Synchronization Input for Synchronous Multiprocessor Configurations
• Wait States for Communication to Slow Off-Chip Memories/Peripherals
• On-Chip Timer for Control Operations
• Single 5-V Supply
• Packaging: 68-Pin PGA, PLCC, and CER-QUAD
• 68-to-28 Pin Conversion Adapter Socket for EPROM Programming
• Commercial and Military Versions Available
• NMOS Technology:
— TMS32020 . . . . . . . . . 200-ns cycle time
• CMOS Technology:
— TMS320C25 . . . . . . . . 100-ns cycle time
— TMS320E25 . . . . . . . . 100-ns cycle time
— TMS320C25-50 . . . . . . 80-ns cycle time

Показывать

TMS320C25FNL Даташит PDF

70 страницы, 541 КБ

07/07/2015

просматривать

TMS320C25FNL Даташит PDF

70 страницы, 544 КБ

02/09/2014

просматривать

TMS320C25FNL Даташит PDF

69 страницы, 573 КБ

просматривать

TMS320C25FNL Даташит PDF

70 страницы, 539 КБ

04/25/2013

просматривать

TMS320C25FNL Даташит PDF

70 страницы, 701 КБ

03/28/2012

просматривать

TMS320C25FNL Даташит PDF

70 страницы, 541 КБ

07/05/2016

просматривать

TMS320C25FNL Справочное руководство пользователя

154 страницы, 2157 КБ

04/17/2017

просматривать

TMS320C25FNL Другие Даташит

4 страницы, 63 КБ

09/08/2003

просматривать

TMS320C25FNL Примечание по применению

19 страницы, 85 КБ

02/11/1999

просматривать

TMS320C25FNL Примечание по применению

14 страницы, 143 КБ

01/27/2009

просматривать
