TLV431CSN1T1G Купить - ON Semiconductor Опорный чип напряжения

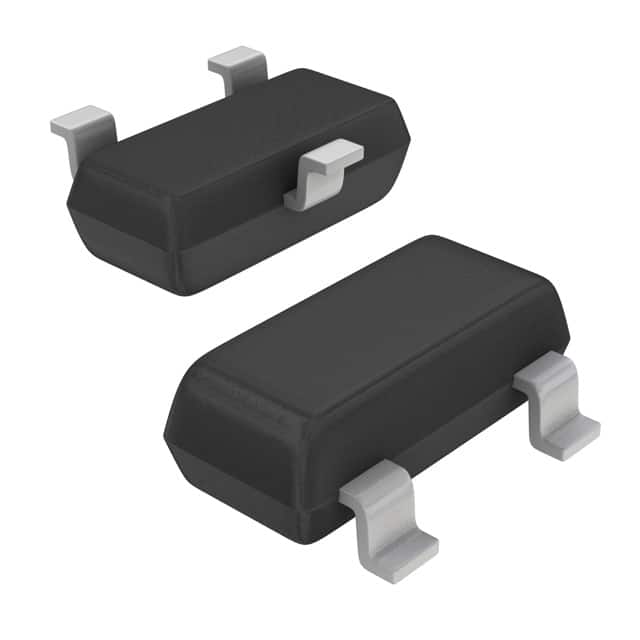

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLV431CSN1T1G

ON Semiconductor

V-Ref Adjustable 1.24V to 16V 20mA Automotive 3Pin SOT-23 T/R

Наличие: 1,208 шт.

Адрес доставки: Москва

Цена: ₽ 12.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC90170967

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLV431CSN1T1G характеристики

Атрибут	Значение атрибута
Номенклатура	TLV431CSN1T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC90170967
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.2 %
Выходное Напряжение	1.24V ~ 16V
Выходной Ток	20 mA
Максимальное входное напряжение	18 V
Выходное напряжение (Макс)	16 V
Выходное напряжение (мин)	1.24 V
Выходной ток (Макс)	20 ma
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	18 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TLV431CSN1T1G описание продукта

Features
• Programmable Output Voltage Range of 1.24 V to 16 V
• Voltage Reference Tolerance ±1.0% for A Series, ±0.5% for B Series and ±0.2% for C Series
• Sharp Low Current Turn−On Characteristic
• Low Dynamic Output Impedance of 0.20 from 100 A to 20 mA
• Wide Operating Current Range of 50 A to 20 mA
• Micro Miniature TSOP−5, SOT−23−3 and TO−92−3 Packages
• These are Pb−Free and Halide−Free Devices
• SCV and NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable
Applications
• Low Output Voltage (3.0 V to 3.3 V) Switching Power Supply Error Amplifier
• Adjustable Voltage or Current Linear and Switching Power Supplies
• Voltage Monitoring
• Current Source and Sink Circuits
• Analog and Digital Circuits Requiring Precision References
• Low Voltage Zener Diode Replacements

Показывать

TLV431CSN1T1G Даташит PDF

14 страницы, 159 КБ

01/18/2008
