TLV320AIC10IPFB Купить - TI Кодек

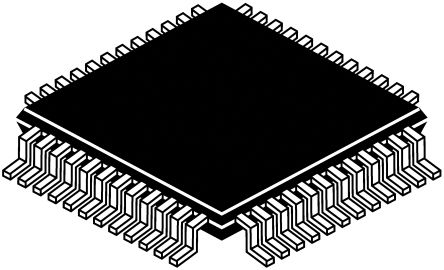

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLV320AIC10IPFB

Audio Codec 1ADC / 1DAC 16Bit 48Pin TQFP Tray

Наличие: 781 шт.

Адрес доставки: Москва

Цена: ₽ 2,209.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13819068

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLV320AIC10IPFB характеристики

Атрибут	Значение атрибута
Номенклатура	TLV320AIC10IPFB
Производитель	TI
ЧипСити Номер продукта	CC13819068
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Количество Каналов	1 Channel
Количество Битов	16 Bit
Рассеяние Мощности	48.5 mW
Частота Выборки	22 KSPS
Потребляемая Мощность	39.0 mW
Выходная Мощность	39 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	48.5 mW
Количество входных каналов	2 Channel
Количество выходных каналов	1 Channel
Количество ЦАПов	1 DAC
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	7.2 mm
Ширина	7.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLV320AIC10IPFB описание продукта

The TLV320AIC10 provides high resolution signal conversion from digital-to-analog (D/A) and from analog-to-digital (A/D) using oversampling sigma-delta technology. It allows 2-to-1 MUX inputs with built-in antialiasing filter and amplification for general-purpose applications such as telephone hybrid interface, electret microphone preamp, etc. Both IN and AUX inputs accept normal analog signals. This device consists of a pair of 16-bit synchronous serial conversion paths (one for each direction), and includes an interpolation filter before the DAC and a decimation filter after the ADC. The FIR filters can be bypassed to offer flexibility and power savings. Other overhead functions provide on-chip include timing (programmable sample rate, continuous data transfer, and FIR bypass) and control (programmable-gain amplifier, communication protocol, etc.). The sigma-delta architecture produces high-resolution analog-to-digital and digital-to-analog conversion at low system cost.
The TLV320AIC10 design enhances communication with the DSP. The continuous data transfer mode fully supports TIs DSP autobuffering (ABU) to reduce DSP interrupt service overhead. The automatic cascading detection (ACD) makes cascade programming simple and supports a cascade operation of one master and up to seven slaves. The direct-configuration mode for host interface uses a single-wire serial port to directly program internal registers without interference from the data conversion serial port, or without resetting the entire device. The event monitor mode allows the DSP to monitor external events like phone off-hook ring detection.
In the lower-power mode, the TLV320AIC10 converts data at a sampling rate of 8 KSPS consuming only 39 mW.
The programmable functions of this device are configured through a serial interface that can be gluelessly interfaced to any DSP that accepts 4-wire serial communications, such as the TMS320Cxx. The options include software reset, device power-down, separate control for ADC and DAC turnoff, communications protocol, signal-sampling rate, gain control, and system-test modes, as outlined in Appendix A.
The TLV320AIC10 is particularly suitable for a variety of applications in hands-free car kits, VOIP, cable modem, speech, and the telephony area including low-bit rate, high-quality compression, speech enhancement, recognition, and synthesis. Its low-group delay characteristic makes it suitable for single or multichannel active-control applications.
The TLV320AIC10 is characterized for commercial operation from 0°C to 70°C, and industrial operation from 40°C to 85°C.

Показывать

TLV320AIC10IPFB Даташит PDF

57 страницы, 586 КБ

03/28/2012

просматривать

TLV320AIC10IPFB Даташит PDF

31 страницы, 529 КБ

03/26/2011

просматривать

TLV320AIC10IPFB Справочное руководство пользователя

57 страницы, 455 КБ

09/03/2008

просматривать

TLV320AIC10IPFB Справочное руководство пользователя

57 страницы, 455 КБ

09/03/2008

просматривать

TLV320AIC10IPFB Другие Даташит

52 страницы, 1428 КБ

просматривать

TLV320AIC10IPFB Другие ссылки

1 страницы, 155 КБ

06/15/2011

просматривать
