RFP12N10L Купить - Fairchild Труба MOS

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

RFP12N10L

Fairchild

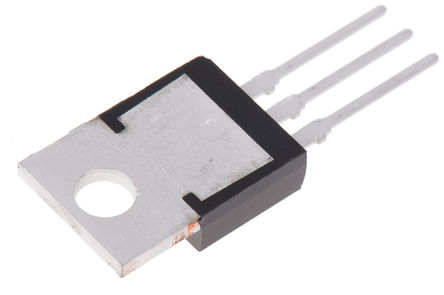

Trans MOSFET N-CH 100V 12A 3Pin(3+Tab) TO-220AB Rail

Наличие: 4,930 шт.

Адрес доставки: Москва

Цена: ₽ 50.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC13384596

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

RFP12N10L характеристики

Атрибут	Значение атрибута
Номенклатура	RFP12N10L
Производитель	Fairchild
ЧипСити Номер продукта	CC13384596
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	12.0 A
Номинальная Мощность	60 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	200 mΩ
Полярность	N-Channel
Рассеяние Мощности	60 W
Пороговое Напряжение	2 V
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Стока-исток)	100 V
Пробивное Напряжение (Затвор-Исток)	±10.0 V
Непрерывный Ток Стока (Ids)	12.0 A
Время Нарастания	70 ns
Входная емкость (Ciss)	900pF @25V(Vds)
Максимальная входная мощность	60 W
Время падения	80 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	60000 mW
Длина	10.67 mm
Ширина	4.83 mm
Высота	9.4 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

RFP12N10L описание продукта

The RFP12N10L is a 100V N-channel logic level enhancement mode power MOSFET designed for logic level 5V driving sources in applications such as programmable controllers, automotive switching and solenoid drivers. This performance is accomplished through a special gate oxide design which provides full rated conduction at gate biases in the 3 to 5V range, thereby facilitating true on-off power control directly from logic circuit supply voltages. This product is general usage and suitable for many different applications.
Compatible with automotive drive requirements
Can be driven directly from QMOS, NMOS and TTL circuits
High input impedance
Nanosecond switching speed
Linear transfer characteristics

Показывать

RFP12N10L Даташит PDF

6 страницы, 605 КБ

04/28/2005
