CSNS300M Купить - Honeywell Датчики тока

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

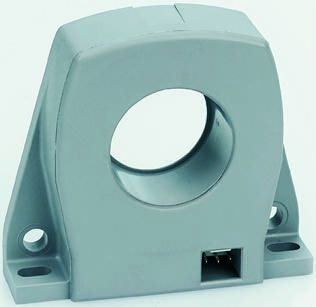

CSNS300M

Honeywell

HONEYWELL CSNS300M Current Sensor, CSN Series, Solid State, -600A to 600A, Closed Loop Output, 12VDC to 18VDC

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 7,067.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Honeywell

ЧипСити Номер продукта:

CC43528746

Категория продукта:

Датчики тока

3D модель

Оплата:

Обновлено 07.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CSNS300M характеристики

Атрибут	Значение атрибута
Номенклатура	CSNS300M
Производитель	Honeywell
ЧипСити Номер продукта	CC43528746
Категория продукта	Датчики тока
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	Module, Single Pass Through
Напряжение Питания (DC)	-18.0 V (min)
Номинальный Ток	300 A
Выходной Ток	150 mA
Ток Питания	10 mA
Количество Каналов	1 Channel
Ширина Ленты	150 kHz
Сопротивление Катушки	31 Ω
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.5 %
Напряжение питания	15 V
Ширина	67.5 mm
Высота	61.2 mm
Материал	Plastic
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
HTS кодекс	9030330040
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CSNS300M описание продукта

The CSNS300M is a closed loop linear Current Sensor is based on the principles of the magnetoresistive or hall effects and the null balance or zero magnetic flux method (feedback system). The magnetic flux in the sensor core is constantly controlled at zero. The amount of current required to balance zero flux is the measure of the primary current flowing through the conductor, multiplied by the ratio of the primary to secondary windings. This closed loop current is the output from the device and presents an image of the primary current reduced by the number of secondary turns at any time. This current can be expressed as a voltage by passing it through a resistor.
Current sensing up to 1275A (depending on product listing)
Measures AC, DC and impulse currents
Rapid response
High overload capability
High level of electrical isolation between primary and secondary circuits
Industrial operating temperature range
Small size and weight
31R coil resistance
2000 coil turns
Glass-filled PBT (UL94-V0) housing
Panel mounting
Molex (3-way) pinout style
Do not use this product as safety or emergency stop devices or in any other application where failure of the product could result in personal injury.
