TLP283

Toshiba

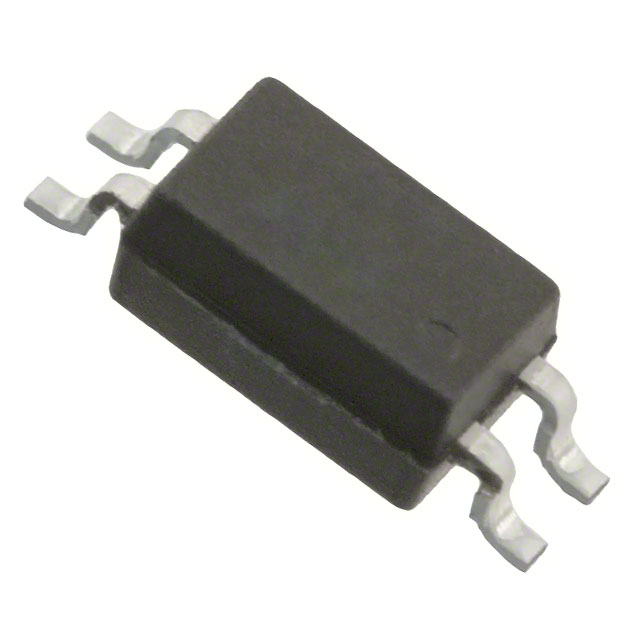

Optocoupler DC-IN 1CH Transistor DC-OUT 4Pin SOP

Наличие: 1,026 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Toshiba

ЧипСити Номер продукта:

CC82677650

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLP283 характеристики

Атрибут	Значение атрибута
Номенклатура	TLP283
Производитель	Toshiba
ЧипСити Номер продукта	CC82677650
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SOP-4
Входное Напряжение (DC)	1.15 V
Выходное Напряжение	≤100 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.15 V
Рассеяние Мощности	200 mW
Время Нарастания	7.50 µs
Напряжение Изоляции	2500 Vrms
Выходное напряжение (Макс)	100 V
Максимальное прямое напряжение (Макс)	1.3 V
Прямой ток (макс)	50 mA
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Высота	1.9 mm
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

TLP283 описание продукта

PROGRAMMABLE CONTROLLERS
AC adapters for PDAs/ on-board power supplies
I/O interface boards
TLP283 and TLP283-4 is a very small and thin coupler,suitable for surface mount assembly in applications such as on-board power supplies,programmable controllers. TLP283 and TLP283-4 consist of photo transistor,optically coupled to a gallium arsenide infrared emitting diode.
Collector-Emitter Voltage : 100 V (MIN)
Current Transfer Ratio : 100% (MIN)@IF=1mA
1 Pulse delay time(Note 1) : 100us(MAX)@IF=1mA,RL=10kΩ
Isolation Voltage : 2500 Vrms (MIN)
UL Recognized : UL1577 , File No. E67349
Note 1 : 1 Pulse delay time = tON+tOFF

Показывать

TLP283 Даташит PDF

7 страницы, 307 КБ

09/30/2007

7 страницы, 301 КБ

80 страницы, 2583 КБ

03/24/2011

просматривать

TLP283 Даташит PDF

4 страницы, 105 КБ

просматривать

TLP283 Другие Даташит

8 страницы, 303 КБ

02/04/2016

просматривать
