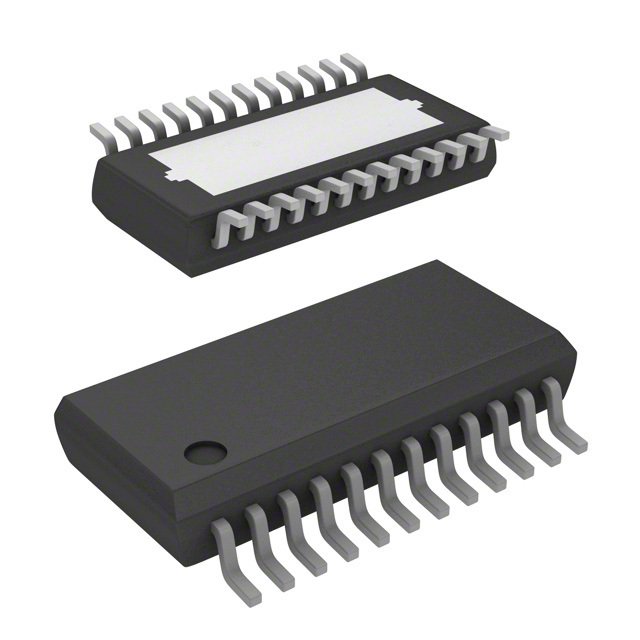

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE7181EMXUMA1

Infineon

H-Bridge Driver 24Pin SSOP EP

Наличие: 1,242 шт.

Адрес доставки: Москва

Цена: ₽ 164.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC35311193

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE7181EMXUMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	TLE7181EMXUMA1
Производитель	Infineon
ЧипСити Номер продукта	CC35311193
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Время Нарастания/Спада	250ns, 200ns
Количество Стежков	24 Position
Рассеяние Мощности	2000 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Напряжение питания	7V ~ 34V
Напряжение питания (Макс)	34 V
Напряжение питания (мин)	7 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE7181EMXUMA1 описание продукта

Description:
The TLE7181EM is a H-bridge driver IC dedicated to control 4 N-channel MOSFETs typically forming the converter for a high current DC motor drives in the automotive sector. It incorporates several protection features such as over current and short circuit detection as well as under-, over voltage and over temperature diagnosis. Typical applications are fans, pumps and electric power steering. The TLE7181EM is designed for a 12V power net.
Summary of Features:
PWM/DIR-interface drives 4 N-Channel Power MOSFETs
Unlimited D.C. switch on time of Low and Highside MOSFETs
0 …95% at 20kHz & 100% Duty cycle of High Side MOSFETs
0 ... 100 % Duty cycle of Low Side MOSFETs
Additional output to drive a reverse polarity protection N-MOSFET
Current sense OPAMP
Low quiescent current mode
Internal shoot through protection
Adjustable dead time
1 bit diagnosis / ERR
Over current warning based on current sense OPAMP with fixed warning level
Analog adjustable Short Circuit Protection levels via SCDL pin with open pin detection
Over temperature warning
Over voltage warning
Under voltage warning and shutdown
Green Product (RoHS compliant)
AEC Qualified
Benefits:
Improved application efficiency
High temperature robustness through expose pad

Показывать

TLE7181EMXUMA1 Даташит PDF

29 страницы, 638 КБ

10/06/2010
