TLE4678EL Купить - Infineon Чип стабилизации напряжения

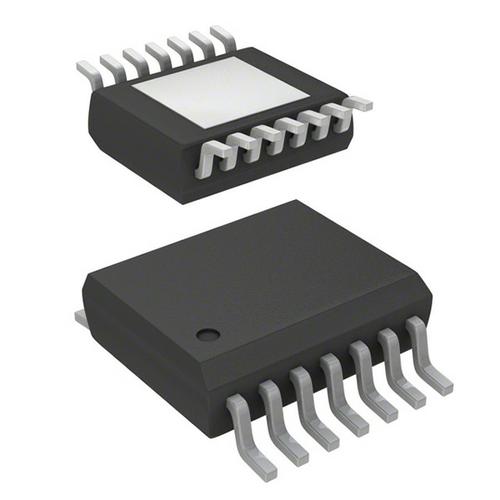

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE4678EL

Infineon

LDO Regulator Pos 5V 0.2A Automotive 14Pin SSOP T/R

Наличие: 937 шт.

Адрес доставки: Москва

Цена: ₽ 192.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC70226667

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE4678EL характеристики

Атрибут	Значение атрибута
Номенклатура	TLE4678EL
Производитель	Infineon
ЧипСити Номер продукта	CC70226667
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SSOP-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	200 mA
Напряжение Отпадания	0.165V @150mA
Максимальное входное напряжение	45 V
Входное напряжение (мин)	3.3 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
точность	±2 %
Входное напряжение	≤45 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TLE4678EL описание продукта

Description:
The TLE4678 is a monolithic integrated low dropout fixed output voltage regulator for loads up to 200 mA. An input voltage of up to 45 V is regulated to an output voltage of 5 V. The integrated reset and watchdog function, as well as several protection circuits, combined with a wide operating temperature range offered by the TLE4678 make it suitable for supplying microprocessor systems in automotive environments.The watchdog circuitry will be disabled in case the output current drops below a programmable threshold, enabling a microcontroller to switch in stand-by mode. Modifying the reset threshold is possible by an optional resistor divider. The TLE4678 is available in a PG-DSO-14 package which makes it pin-compatible to the TLE4278 as well as in a small thermally enhanced PG-SSOP-14 exposed pad package.
Summary of Features:
Output Voltage 5 V ± 2%
Current Capability 200 mA
Ultra Low Current Consumption
Very Low Dropout Voltage
Watchdog Circuit for Monitoring a Microprocessor with Programmable Load-dependent Activating Threshold
Reset Circuit Sensing the Output Voltage with Programmable Switching Threshold and Delay Time
Reset Output Active Low Down to V Q = 1 V
Separated Reset and Watchdog Output
Excellent Line Transient Robustness
Maximum Input Voltage -42 V ≤ V I ≤ +45 V
Reverse Polarity Protection
Short Circuit Protected
Overtemperature Shutdown
Automotive Temperature Range -40 °C ≤ T j ≤ 150 °C
Available in a small thermally enhanced PG-SSOP-14 package
Green Product (RoHS Compliant)
AEC Qualified
Benefits:
Robust Protection Features
Wide Input Operation and Temperature Range

Показывать

TLE4678EL Даташит PDF

38 страницы, 917 КБ

просматривать

TLE4678EL Справочное руководство пользователя

138 страницы, 12344 КБ

09/28/2017

просматривать

TLE4678EL Справочное руководство пользователя

22 страницы, 2506 КБ

01/18/2017

просматривать

TLE4678EL Справочное руководство пользователя

3 страницы, 369 КБ

03/14/2017

просматривать

TLE4678EL Другие Даташит

40 страницы, 1658 КБ

09/20/2012

просматривать

TLE4678EL Другие Даташит

37 страницы, 1087 КБ

10/20/2014

просматривать

TLE4678EL Другие Даташит

32 страницы, 4030 КБ

07/24/2014

просматривать

TLE4678EL Другие Даташит

31 страницы, 618 КБ

просматривать

TLE4678EL Другие Даташит

31 страницы, 655 КБ

просматривать

TLE4678EL Другие Даташит

8 страницы, 244 КБ

просматривать

TLE4678EL Другие Даташит

4 страницы, 504 КБ

04/11/2016

просматривать
