TLE4207G Купить - Infineon Драйвер электродвигателя

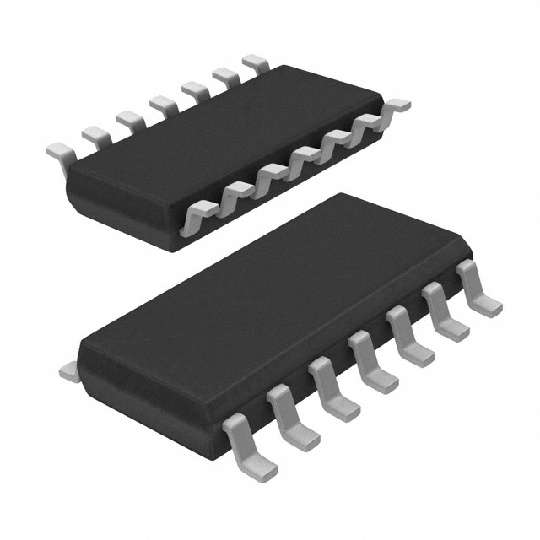

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE4207G

Infineon

INFINEON TLE4207G Motor Driver, Dual, Half Bridge, 8V to 18V supply, 800mA/2Outputs, SOIC-14

Наличие: 184 шт.

Адрес доставки: Москва

Цена: ₽ 61.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC7789504

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE4207G характеристики

Атрибут	Значение атрибута
Номенклатура	TLE4207G
Производитель	Infineon
ЧипСити Номер продукта	CC7789504
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	PG-DSO-14
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	800 mA
Количество Стежков	14 Position
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE4207G описание продукта

The TLE4207G is a protected dual Half-bridge Driver designed specially for industrial motion control applications. The part is built using the Infineon bipolar high voltage power technology DOPL. The actuator (DC motor) can be connected direct between the half-bridge. Operation modes forward (CW), reverse (CCW), brake and high impedance are invoked from a standard interface. Furthermore the built in features like diagnosis, over and under-voltage-lockout, short-circuit-protection, over-temperature-protection and the very low quiescent current in standby mode will open a wide range of applications.
Very low current consumption in standby (Inhibit) mode
Output protected against short circuit
Error flag diagnosis
Over-voltage lockout and diagnosis
Under-voltage lockout
CMOS/TTL compatible inputs with hysteresis
No crossover current
Internal clamp diodes
Over-temperature protection with hysteresis and diagnosis
