TLC5947DAPR Купить - TI Драйвер LED

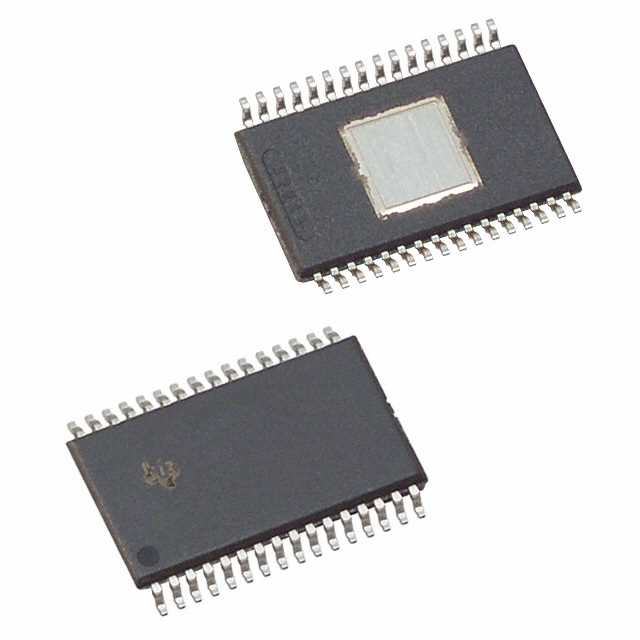

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC5947DAPR

24Channel, 12Bit PWM LED Driver with Internal Oscillator 32-HTSSOP -40℃ to 85℃

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 569.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC30376200

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5947DAPR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5947DAPR
Производитель	TI
ЧипСити Номер продукта	CC30376200
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	HTSSOP-32
Частота	4 MHz
Количество Выходных Интерфейсов	24 Output
Выходное Напряжение	30 V
Выходной Ток	30 mA
Ток Питания	90000 mA
Рассеяние Мощности	5318 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	5318 mW
Напряжение питания	3V ~ 5.5V
Входное напряжение	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5947DAPR описание продукта

* 24 Channels, Constant-Current Sink Output * 30-mA Capability (Constant-Current Sink) * 12-Bit (4096 Steps) PWM Grayscale Control * LED Power-Supply Voltage Up to 30 V * VCC = 3.0 V to 5.5 V * Constant-Current Accuracy: * Channel-to-Channel = ±2% (Typical) * Device-to-Device = ±2% (Typical) * CMOS Logic Level I/O * 30-MHz Data Transfer Rate (Standalone) * 15-MHz Data Transfer Rate (Cascaded Devices, SCLK Duty = 50%) * Shift Out Data Changes With Falling Edge to Avoid Data Shift Errors * Auto Display Repeat * 4-MHz Internal Oscillator * Thermal Shutdown (TSD): * Automatic Shutdown at OverTemperature Conditions * Restart Under Normal Temperature * Noise Reduction: * 4-Channel Grouped Delay to Prevent Inrush Current * Operating Temperature: –40°C to 85°C

Показывать

TLC5947DAPR Даташит PDF

33 страницы, 1482 КБ

01/07/2016

просматривать

TLC5947DAPR Даташит PDF

33 страницы, 1482 КБ

01/16/2015

просматривать

TLC5947DAPR Даташит PDF

33 страницы, 1482 КБ

07/20/2016

просматривать

TLC5947DAPR Даташит PDF

25 страницы, 808 КБ

03/28/2012

просматривать

TLC5947DAPR Даташит PDF

18 страницы, 400 КБ

12/01/2015

просматривать

TLC5947DAPR Другие Даташит

8 страницы, 228 КБ

10/17/2017

просматривать
