TLC5960DAR Купить - TI Драйвер LED

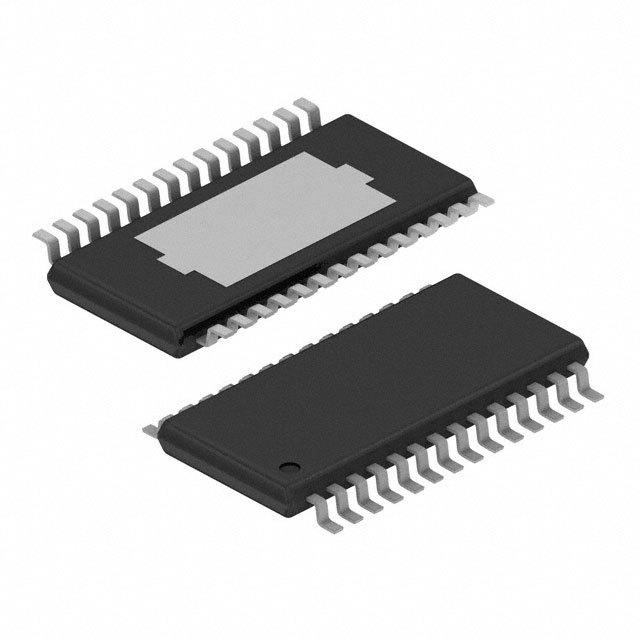

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC5960DAR

8Channel LED Driver Controller with Integrated Intelligent Thermal Controller 38-TSSOP -40℃ to 85℃

Наличие: 470 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 226.79

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC21021092

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TLC5960DAR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5960DAR
Производитель	TI
ЧипСити Номер продукта	CC21021092
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	TSSOP-38
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	0V ~ 34V
Ток Питания	16000 mA
Рассеяние Мощности	1404 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1404 mW
Напряжение питания	10V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	10 V
Входное напряжение	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TLC5960DAR описание продукта

DESCRIPTION
The TLC5960 is an eight-channel PWM LED driver with four intelligent headroom voltage monitor (iHVM) outputs. The LED drivers have scalable, high-voltage capability and provide 1% maximum current matching accuracy between LED strings. To achieve optimal efficiency, the iHVM automatically optimizes the external dc/dc converter output voltage to compensate for the forward-voltage variations of the LED
FEATURES
• 250kHz PWM Dimming
• Four Intelligent Headroom Voltage Monitor (iHVM) Outputs
• Eight-Channel, High-Voltage LED Driver:
– 0.3% (typ) Accuracy Between Channels
• Control Interface with Four PWM Inputs
• Easy-To-Use Analog Dimming Interface
• 10% to 100% Analog Brightness Dimming
• Integrated 5V Internal Regulator
• Integrated Power-On Reset (POR) Circuitry
• Full Protection/Diagnostic Functions:
– LOD: LED Open Detection
– LSD: LED Short Detection
– FOD: FET Open Detection
– FSD: FET Short Detection
• Built-In Phase Shift Function
• 38-Pin TSSOP Package
APPLICATIONS
• LED Backlights for LCD-TV
• High-Current LED Lighting
