TL7702ACP Купить - TI Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

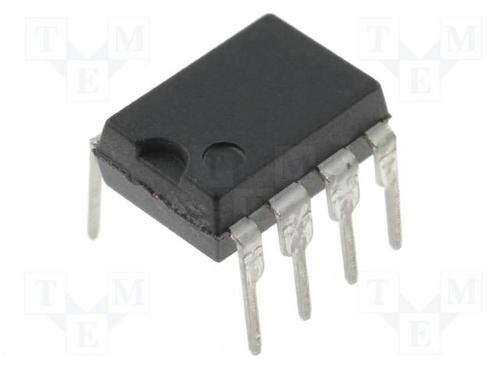

TL7702ACP

2.53V Supply Voltage Supervisor 0V to 6V 1 Active High/Active Low 8Pin PDIP Tube

Наличие: 9,068 шт.

Адрес доставки:

Цена: ₽ 130.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17533893

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL7702ACP характеристики

Атрибут	Значение атрибута
Номенклатура	TL7702ACP
Производитель	TI
ЧипСити Номер продукта	CC17533893
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	3.50V (min)
Выходное Напряжение	16.5 V
Выходной Ток	16 mA
Ток Питания	3 mA
Количество Стежков	8 Position
Ток Покоя	1.80 mA
Пороговое Напряжение	2.53 V
Выходной ток (Макс)	16 mA
Сброс порогового напряжения (мин)	2.48 V
Сброс порогового напряжения (макс.)	2.58 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3.5.18 VDC
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3.5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL7702ACP описание продукта

The TL7702ACP is a single-supply Voltage Supervisor with programmable UV threshold and reset time delay. Designed specifically for use as reset controllers in microcomputer and microprocessor systems. The supply-voltage supervisor monitors the supply for under-voltage conditions at the SENSE input. During power up, the RESET output becomes active (low) when VCC attains a value approaching 3.6V. At this point (assuming that SENSE is above VIT+), the delay timer function activates a time delay, after which outputs RESET and RESET go inactive (high and low, respectively). When an under-voltage condition occurs during normal operation, RESET and RESET go active.
Power-on reset generator
Automatic reset generation after voltage drop
Wide supply-voltage range
Precision voltage sensor
Temperature-compensated voltage reference
Externally adjustable pulse duration
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TL7702ACP Даташит PDF

31 страницы, 1676 КБ

01/29/2015

просматривать

TL7702ACP Другие Даташит

14 страницы, 337 КБ

просматривать

TL7702ACP Чертежные схемы

1 страницы, 81 КБ

03/02/1999

просматривать
