L298P013TR Купить - ST Microelectronics Драйвер электродвигателя

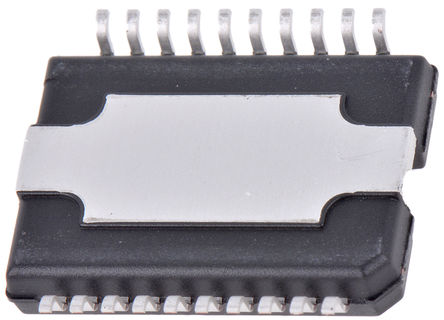

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L298P013TR

ST Microelectronics

L298 Series Dual Full Bridge 4A 46V Driver Surface Mount - PowerSO-20

Наличие: 248 шт.

Адрес доставки:

Цена: ₽ 292.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC114658

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L298P013TR характеристики

Атрибут	Значение атрибута
Номенклатура	L298P013TR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC114658
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PowerSO-20
Напряжение Питания (DC)	46.0V (max)
Количество Выходных Интерфейсов	4 Output
Выходной Ток	2 A
Ток Питания	24 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	25000 mW
Время Нарастания	0.7 µs
Частота Переключения	25 kHz
Время падения	0.2 µs
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	25000 mW
Напряжение питания	4.5V ~ 7V
Напряжение питания (Макс)	46 V
Напряжение питания (мин)	4.8 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L298P013TR описание продукта

The L298 is an integrated monolithic circuit in a 15-lead Multiwatt and PowerSO20 packages. It is a high voltage, high current dual full-bridge driver designed to accept standard TTL logic levels and drive inductive loads such as relays, solenoids, DC and stepping motors. Two enable inputs are provided to enable or disable the device independently of the input signals. The emitters of the lower transistors of each bridge are connected together and the corresponding external terminal can be used for the connection of an external sensing resistor. An additional supply input is provided so that the logic works at a lower voltage.
**Key Features**
OPERATING SUPPLY VOLTAGE UP TO 46V
LOW SATURATION VOLTAGE
TOTAL DC CURRENT UP TO 4A
LOGICAL \"0\" INPUT VOLTAGE UP TO 1.5 V (HIGH NOISE IMMUNITY)
OVERTEMPERATURE PROTECTION
