TL494CDR

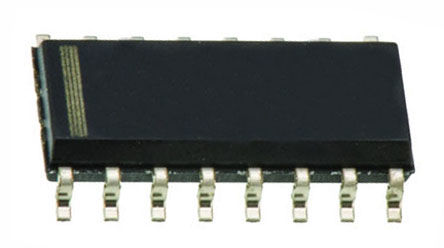

Voltage Mode PWM Controller 40V 200mA 300kHz 16Pin SOIC T/R

Наличие: 3,048 шт.

Адрес доставки: Москва

Цена: ₽ 13.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC132917

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL494CDR характеристики

Атрибут	Значение атрибута
Номенклатура	TL494CDR
Производитель	TI
ЧипСити Номер продукта	CC132917
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	300 kHz
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	40 V
Выходной Ток	200 mA
Количество Стежков	16 Position
Ток Покоя	7.50 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	100 ns
Частота Переключения	1kHz ~ 300kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	40 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	7V ~ 40V
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	7 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL494CDR описание продукта

The TL494CDR is a Pulse Width Modulation (PWM) Controller on a single chip. Designed primarily for power-supply control, this device offers the flexibility to tailor the power-supply control circuitry to a specific application. The TL494 device contains two error amplifiers, an on-chip adjustable oscillator, a dead-time control (DTC) comparator, a pulse-steering control flip-flop, a 5V, 5% precision regulator and output-control circuits. The error amplifiers exhibit a common-mode voltage range from -0.3V to VCC - 2V. The dead-time control comparator has a fixed offset that provides approximately 5% dead time. The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a sawtooth input to CT, or it can drive the common circuits in synchronous multiple-rail power supplies. The uncommitted output transistors provide either common-emitter or emitter-follower output capability.
Output control selects single-ended or push-pull operation
Internal circuitry prohibits double pulse at either output
Variable dead time provides control over total range
Internal regulator provides a stable 5V Reference supply with 5% Tolerance
Circuit architecture allows easy synchronization
Green product and no Sb/Br
