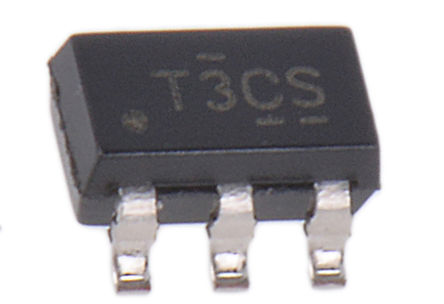

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL431CDBVR

Shunt Voltage Reference Adjustable Precision Shunt Regulator V-Ref Adjustable 2.495V to 36V 100mA 5Pin SOT-23 T/R

Наличие: 193 шт.

Адрес доставки: Москва

Цена: ₽ 27.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC803796

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL431CDBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TL431CDBVR
Производитель	TI
ЧипСити Номер продукта	CC803796
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Допустимое Отклонение Ёмкости	±2.2 %
Входное Напряжение (DC)	2.50V ~ 36.0V
Выходное Напряжение	2.495V ~ 36V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Количество Стежков	5 Position
Максимальное входное напряжение	37 V
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.495 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
точность	±2 %
Уровень напряжения	2.5V ~ 36V
Входное напряжение	37 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Коэффициент Температуры	±92 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TL431CDBVR описание продукта

Description
The TL431 and TL432 devices are three-terminal adjustable shunt regulators, with specified thermal stability over applicable automotive, commercial, and military temperature ranges. The output voltage can be set to any value between Vref (approximately 2.5 V) and 36 V, with two external resistors. These devices have a typical output impedance of 0.2 Ω.
Active output circuitry provides a very sharp turn-on characteristic, making these devices excellent replacements for Zener diodes in many applications, such as onboard regulation, adjustable power supplies, and switching power supplies. The TL432 device has exactly the same functionality and electrical specifications as the TL431 device, but has different pinouts for the DBV, DBZ, and PK packages.
Features
• Reference Voltage Tolerance at 25°C
– 0.5% (B Grade)
– 1% (A Grade)
– 2% (Standard Grade)
• Adjustable Output Voltage: Vref to 36 V
• Operation From −40°C to 125°C
• Typical Temperature Drift (TL431B)
– 6 mV (C Temp)
– 14 mV (I Temp, Q Temp)
• Low Output Noise
• 0.2-Ω Typical Output Impedance
• Sink-Current Capability: 1 mA to 100 mA
Applications
• Adjustable Voltage and Current Referencing
• Secondary Side Regulation in Flyback SMPSs
• Zener Replacement
• Voltage Monitoring
• Comparator with Integrated Reference

Показывать

TL431CDBVR Даташит PDF

74 страницы, 2474 КБ

03/19/2016
