TIP120 Купить - ST Microelectronics Двухполюсный плоскостной транзистор

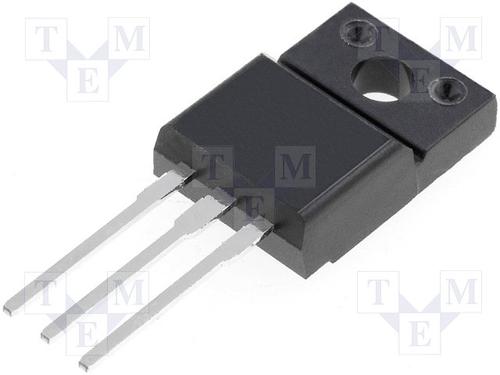

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TIP120

ST Microelectronics

Trans Darlington NPN 60V 5A 2000mW 3Pin(3+Tab) TO-220 Tube

Наличие: 1,106 шт.

Адрес доставки: Москва

Цена: ₽ 56.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC172800

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TIP120 характеристики

Атрибут	Значение атрибута
Номенклатура	TIP120
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC172800
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	60.0 V
Номинальный Ток	5.00 A
Количество Стежков	3 Position
Полярность	NPN
Рассеяние Мощности	65 W
Пробивное Напряжение (Коллектор-Эмиттер)	60 V
hFE Min	1000 @3A, 3V
Максимальная входная мощность	2 W
Усиление постоянного тока (hFE)	1000
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TIP120 описание продукта

The TIP120 from STMicroelectronics is a through hole complementary power darlington transistor in TO-220 package. This device manufactured in planar technology with "base island" layout and monolithic darlington configuration resulting in exceptional high gain performance coupled with very low saturation voltage.
Collector to emitter voltage (Vce) is 60V
Collector current (Ic) is 5A
Power dissipation (Pd) is 65W
Collector to emitter saturation voltage of 4V at 5A collector current
DC current gain (hFE) of 1000
Operating junction temperature range from 150°C

Показывать

TIP120 Даташит PDF

13 страницы, 610 КБ

10/20/2005
