ADS1247IPW

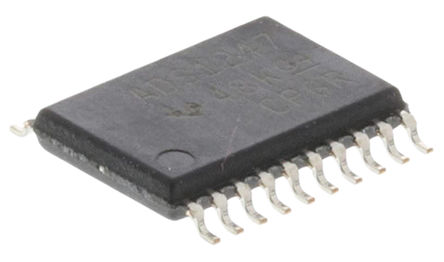

TEXAS INSTRUMENTS ADS1247IPW Analog to Digital Converter, 24Bit, 2KSPS, Single, 2.7V, 5.25V, TSSOP

Наличие: 303 шт.

Адрес доставки: Москва

Цена: ₽ 759.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1144793

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1247IPW характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1247IPW
Производитель	TI
ЧипСити Номер продукта	CC1144793
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Напряжение Питания (DC)	2.70V (min)
Ток Питания	230 µA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	20 Position
Количество Битов	24 Bit
Рассеяние Мощности	2.3 mW
Частота Выборки	2 ksps
Потребляемая Мощность	2.30 mW
Количество АЦП	1 ADC
Количество входов	2, 3 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	4 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.7 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

ADS1247IPW описание продукта

The ADS1247IPW is a 24-bit Analogue-to-digital Converter features an onboard, low-noise, programmable gain amplifier (PGA), a precision delta-sigma (ΔΣ) ADC with a single-cycle settling digital filter and an internal oscillator. The ADS1247 also provides a built-in, very low drift voltage reference with 10mA output capacity and two matched programmable current digital-to-analogue converters (DACs). The ADC provides a complete front-end solution for temperature sensor applications including thermal couples, thermistors and RTDs. An input multiplexer supports two differential inputs. In addition, the multiplexer has a sensor burnout detect, voltage bias for thermocouples, system monitoring and general-purpose digital I/Os. The onboard, low-noise PGA provides selectable gains of 1 to 128. The ΔΣ modulator and adjustable digital filter settle in only one cycle, for fast channel cycling when using the input multiplexer and support data rates up to 2kSPS.
Single-cycle settling for all data rates
2 Differential/3 single-ended inputs
Matched current source DACs
10ppm/°C Maximum very low drift internal voltage reference
Sensor burnout detection
4/8 General-purpose I/Os
Internal temperature sensor
Power supply and VREF monitoring
Self and system calibration
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADS1247IPW Даташит PDF

102 страницы, 2404 КБ

04/02/2016
