ADS1256IDBT Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

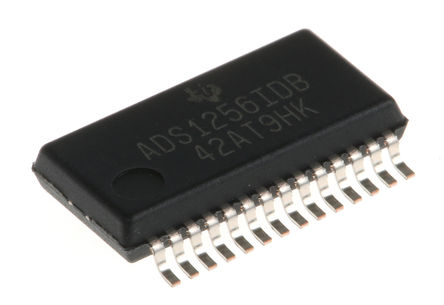

ADS1256IDBT

TEXAS INSTRUMENTS ADS1256IDBT Analog to Digital Converter, 24Bit, 30KSPS, Single, 4.75V, 5.25V, SSOP

Наличие: 1,318 шт.

Адрес доставки: Москва

Цена: ₽ 982.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8895264

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1256IDBT характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1256IDBT
Производитель	TI
ЧипСити Номер продукта	CC8895264
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SSOP-28
Напряжение Питания (DC)	4.75V (min)
Ток Питания	36.0 mA
Количество Цепей	1 Circuit
Количество Каналов	4, 8 Channel
Количество Стежков	28 Position
Количество Битов	24 Bit
Рассеяние Мощности	38 mW
Частота Выборки	30 ksps
Потребляемая Мощность	36 mW
Количество АЦП	1 ADC
Количество входов	4, 8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	57 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.2 mm
Ширина	5.3 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS1256IDBT описание продукта

The ADS1256IDBT is a 24-bit Analogue-to-digital Converter provides complete high-resolution measurement solutions for the most demanding applications. The converter is comprised of a 4th-order, delta-sigma modulator followed by a programmable digital filter. A flexible input multiplexer handles differential or single-ended signals and includes circuitry to verify the integrity of the external sensor connected to the inputs. The selectable input buffer greatly increases the input impedance and the low-noise programmable gain amplifier provides gains from 1 to 64 in binary steps. The programmable filter allows the user to optimize between resolution of up to 23-bit noise-free and data rate of up to 30kSPS. This low noise converter offers fast channel cycling for measuring multiplexed inputs and can also perform one-shot conversions that settle in just a single cycle. Communication is handled over an SPI-compatible serial interface that can operate with a 2-wire connection.
All data rates and PGA settings
±0.0010% Maximum nonlinearity
Fast channel cycling
One-shot conversions with single-cycle settling
Flexible input multiplexer with sensor detect
Chopper-stabilized input buffer
27nV Input-referred noise
Self and system calibration for all PGA settings
0.4mW In-standby mode
Four differential inputs
Eight single-ended inputs
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.

Показывать

ADS1256IDBT Даташит PDF

45 страницы, 996 КБ

02/21/2014
