TDA5210 Купить - Infineon Радиочастотный приемник

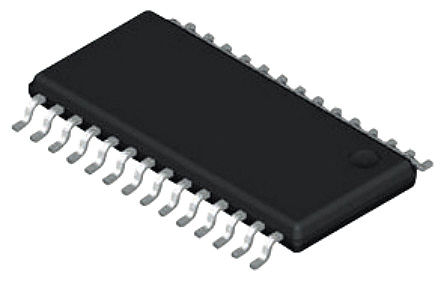

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TDA5210

Infineon

RF Receiver ASK/FSK 5V 28Pin TSSOP

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 111.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC36423896

Категория продукта:

Радиочастотный приемник

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDA5210 характеристики

Атрибут	Значение атрибута
Номенклатура	TDA5210
Производитель	Infineon
ЧипСити Номер продукта	CC36423896
Категория продукта	Радиочастотный приемник
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	810MHz ~ 870MHz, 400MHz ~ 440MHz
Количество Стежков	28 Position
Скорость Передачи Данных	100 kbps
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TDA5210 описание продукта

Description:
The IC is a very low power consumption single chip FSK/ASK Superheterodyne Receiver (SHR) for the frequency bands 810 to 870 MHz and< 400 to 440 MHz that is pin compatible with the ASK Receiver TDA5200. The IC offers a high level of integration and needs only a few external components. The device contains a low noise amplifier (LNA), a double balanced mixer, a fully integrated VCO, a PLL synthesiser, a crystal oscillator, a limiter with RSSI generator, a PLL FSK demodulator, a data filter, a data comparator (slicer) and a peak detector. Additionally there is a power down feature to save battery life.
Summary of Features:
Low supply current (typ. at 868MHz Is = 5.9mA in FSK mode,Is = 5.2mA in ASK mode)
Supply voltage range 5V ±10%
Power down mode with very low supply current (50nA typ)
FSK and ASK demodulation capability
Fully integrated VCO and PLL Synthesiser
ASK sensitivity < –107dBm
Selectable frequency ranges 810 - 870 MHz and 400-440 MHz
Limiter with RSSI generation,operating at 10.7MHz
Selectable reference frequency
2nd order low pass data filter withexternal capacitors
Data slicer with self-adjustingthreshold
FSK sensitivity <-100dBm

Показывать

TDA5210 Даташит PDF

53 страницы, 1484 КБ

05/18/2001
