TCET1103 Купить - VISHAY Оптопара/ оптоизолятор

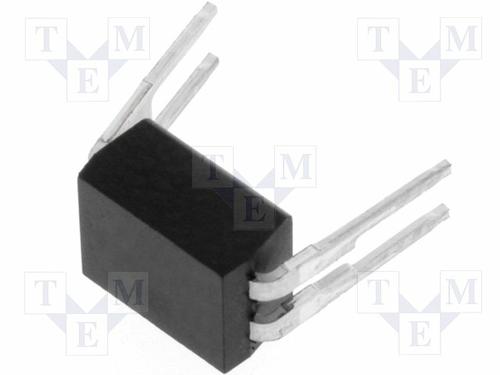

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TCET1103

VISHAY

TCET1103 Series 5000V 100% Through Hole Optocoupler Phototransistor

Наличие: 16,098 шт.

Адрес доставки: Москва

Цена: ₽ 26.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

VISHAY

ЧипСити Номер продукта:

CC14235383

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TCET1103 характеристики

Атрибут	Значение атрибута
Номенклатура	TCET1103
Производитель	VISHAY
ЧипСити Номер продукта	CC14235383
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	4 Pin
Корпус/Пакет	DIP-4
Напряжение Питания (DC)	5.00 V
Номинальное Напряжение (DC)	70.0 V
Время Нарастания/Спада	3μs, 4.7μs
Выходное Напряжение	70.0 V
Количество Каналов	1 Channel
Количество Стежков	4 Position
Напряжение в Прямом Направлении	1.25 V
Входной Ток	60 mA
Рассеяние Мощности	0.265 W
Время Нарастания	3 µs
Напряжение Изоляции	5000 v
Прямой ток	60 mA
Выходное напряжение (Макс)	70 V
Обратное напряжение пробоя	6 V
Максимальное прямое напряжение (Макс)	1.6 V
Прямой ток (макс)	60 mA
Время падения	4.7 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	265 mW
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TCET1103 описание продукта

The TCET1103 is a 1-channel 4-pin High Temperature Optocoupler consists of a phototransistor optically coupled to a gallium arsenide infrared-emitting diode. It is suitable for line receiver and microprocessor system interface.
High common-mode rejection
Low temperature coefficient of CTR
Reinforced isolation provides circuit protection against electrical shock (safety class II)
Isolation materials according to UL94V-0
Pollution degree 2 (DIN/VDE 0110/respectively IEC 60664)
1.6kV Isolation test voltage (partial discharge test voltage)
848V Rated recurring peak voltage (repetitive)
