| Атрибут | Значение атрибута | |
|---|---|---|

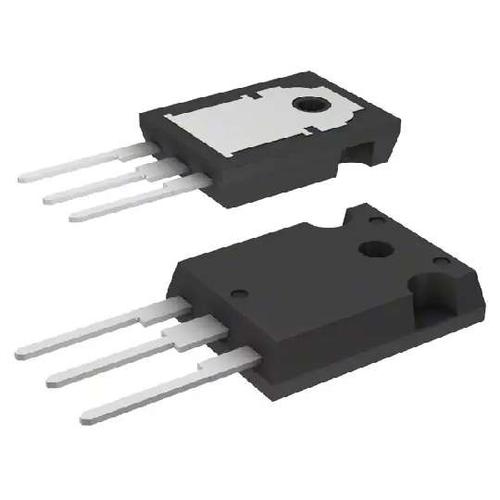

| Номенклатура | STW20NM50FD | |
| Производитель | ST Microelectronics | |
| ЧипСити Номер продукта | CC12014630 | |
| Категория продукта | Труба MOS | |
| Даташит | Datasheet | |
| 3D модель | 3D модель | |
| Стиль Монтажа | Through Hole | |
| Количество Выводов | 3 Pin | |
| Корпус/Пакет | TO-247-3 | |
| Номинальное Напряжение (DC) | 500 V | |
| Номинальный Ток | 20.0 A | |
| Количество Каналов | 1 Channel | |
| Количество Стежков | 3 Position | |
| Сопротивление Сток-исток (Открытого Канала) | 0.25 Ω | |
| Полярность | N-Channel | |
| Рассеяние Мощности | 214 W | |
| Пороговое Напряжение | 4 V | |
| Напряжение Сток-исток (Vds) | 500 V | |
| Пробивное Напряжение (Стока-исток) | 500 V | |
| Пробивное Напряжение (Затвор-Исток) | ±30.0 V | |
| Непрерывный Ток Стока (Ids) | 20.0 A | |
| Время Нарастания | 20 ns | |
| Входная емкость (Ciss) | 1380pF @25V(Vds) | |
| Максимальная входная мощность | 214 W | |
| Время падения | 15 ns | |
| Рабочая температура (Макс) | 150 ℃ | |
| Рабочая температура (мин) | 65 ℃ | |
| Рассеиваемая Мощность (Макс) | 214W (Tc) | |
| Длина | 15.75 mm | |
| Ширина | 5.15 mm | |
| Высота | 20.15 mm | |
| Рабочая Температура | 150℃ (TJ) | |
| Жизненный Цикл Продукта | Active | |
| Упаковка | Tube | |
| RoHS Комплаенс | RoHS Compliant | |
| Бессвинцовая Статус | Lead Free | |
| REACH SVHC Комплаенс | No SVHC | |
| Лицензия HK STC | NLR | |
|
