STP80NF10 Купить - ST Microelectronics Труба MOS

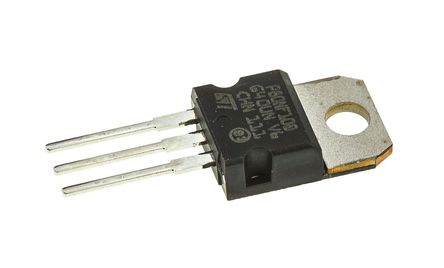

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP80NF10

ST Microelectronics

N-CHANNEL 100V - 0.012Ω - 80A TO-220/TO-220FP LOW GATE CHARGE STRIPFET POWER MOSFET

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 211.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2014873

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP80NF10 характеристики

Атрибут	Значение атрибута
Номенклатура	STP80NF10
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2014873
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	80.0 A
Номинальная Мощность	300 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.012 Ω
Полярность	N-Channel
Рассеяние Мощности	300 W
Пороговое Напряжение	3 V
Входная Ёмкость	5500 pF
Напряжение Сток-исток (Vds)	100 V
Пробивное Напряжение (Стока-исток)	100 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	80.0 A
Время Нарастания	80 ns
Входная емкость (Ciss)	5500pF @25V(Vds)
Максимальная входная мощность	300 W
Время падения	60 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	300W (Tc)
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP80NF10 описание продукта

The STP80NF10 is a 100V N-channel STripFET™ II Power MOSFET realized with unique STripFET process. It has specifically been designed to minimize input capacitance and gate charge. It is therefore suitable as primary switch in advanced high efficiency isolated DC-DC converters for telecom and computer application. It is also intended for any application with low gate charge drive requirements. Improved gate charge and lower power dissipation to meet today"s challenging efficiency requirements.
Exceptional dv/dt capability
100% Avalanche tested
Application oriented characterization

Показывать

STP80NF10 Даташит PDF

14 страницы, 578 КБ

10/20/2005

просматривать

STP80NF10 Другие Даташит

20 страницы, 2663 КБ

04/26/2004

просматривать

STP80NF10 Файл уведомления

4 страницы, 15 КБ

01/29/2013

просматривать

STP80NF10 Другие ссылки

1 страницы, 165 КБ

06/15/2011

просматривать
