STP5NK80ZFP Купить - ST Microelectronics Труба MOS

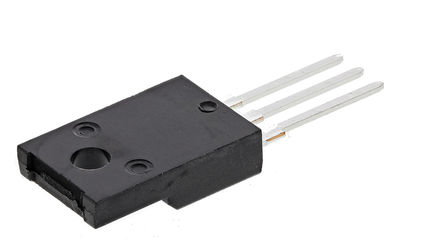

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP5NK80ZFP

ST Microelectronics

N-CHANNEL 800V 1.9Ω 4.3A TO-220/TO-220FP ZENER-PROTECTED SUPERMESH POWER MOSFET

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 103.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4856565

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP5NK80ZFP характеристики

Атрибут	Значение атрибута
Номенклатура	STP5NK80ZFP
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4856565
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальная Мощность	30 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	1.9 Ω
Полярность	N-Channel
Рассеяние Мощности	30 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	800 V
Пробивное Напряжение (Стока-исток)	800 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	4.30 A
Время Нарастания	25 ns
Входная емкость (Ciss)	910pF @25V(Vds)
Максимальная входная мощность	30 W
Время падения	30 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	30000 mW
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.3 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP5NK80ZFP описание продукта

The STP5NK80ZFP is a 800V N-channel Zener-protected Power MOSFET developed using SuperMESH™ technology, achieved through optimization of well established strip-based PowerMESH™ layout. In addition to pushing on-resistance significantly down, special care is taken to ensure a very good dv/dt capability for the most demanding applications. Improved gate charge and lower power dissipation to meet today"s challenging efficiency requirements.
100% Avalanche tested
Gate charge minimized
Very low intrinsic capacitance
Very good manufacturing repeatability
ESD sensitive device, take proper precaution while handling the device.
