STM811RW16F Купить - ST Microelectronics Контрольный чип источника питания

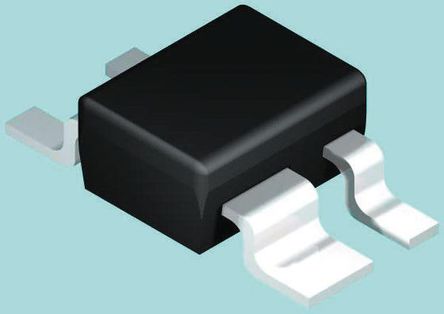

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STM811RW16F

ST Microelectronics

Processor Supervisor 2.63V 3V/3.3V/5V 4Pin(3+Tab) SOT-143 T/R

Наличие: 3,281 шт.

Адрес доставки: Москва

Цена: ₽ 79.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC24202066

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM811RW16F характеристики

Атрибут	Значение атрибута
Номенклатура	STM811RW16F
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC24202066
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-253-4
Напряжение Питания (DC)	1.00V (min)
Входное Напряжение (DC)	7.00 V
Выходное Напряжение	0.3 V
Выходной Ток	20 mA
Ток Питания	0.015 mA
Рассеяние Мощности	0.32 W
Пороговое Напряжение	2.63 V
Сброс порогового напряжения (мин)	2.59 V
Сброс порогового напряжения (макс.)	2.66 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	320 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1 V
Длина	3.04 mm
Ширина	1.4 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STM811RW16F описание продукта

SUMMARY DESCRIPTION
The STM809/810/811/812 MICROPROCESSOR RESET Circuits are low-power supervisory devices used to monitor power supplies. They perform a single function: asserting a reset signal whenever the VCCsupply voltage drops below a preset value and keeping it asserted until VCChas risen above the preset threshold for a minimum period of time (trec). The STM811/812 also provide a push-button reset input (MR).
FEATURES SUMMARY
■ PRECISION MONITORING OF 3V, 3.3V, and 5V SUPPLY VOLTAGES
■ TWO OUTPUT CONFIGURATIONS
– Push-pull RSTOutput (STM809/811)
– Push-pull RST Output (STM810/812)
■ 140ms RESET PULSE WIDTH (MIN)
■ LOW SUPPLY CURRENT - 6µA (TYP)
■ GUARANTEED RST/RST ASSERTION DOWN TO VCC= 1.0V
■ OPERATING TEMPERATURE: –40°C to 85°C (Industrial Grade)
■ LEAD-FREE, SMALL SOT23 and SOT143 PACKAGE
