STM32L152RBT6 Купить - ST Microelectronics Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

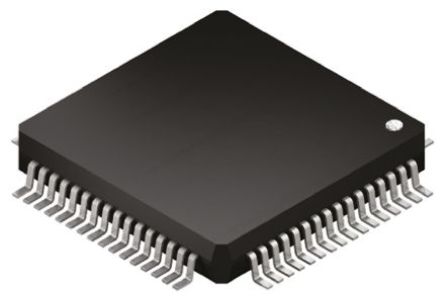

STM32L152RBT6

ST Microelectronics

MCU 32Bit ARM Cortex M3 RISC 128KB Flash 2.5V/3.3V 64Pin LQFP Tray

Наличие: 1,039 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 721.13

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2197653

Категория продукта:

Микроконтроллер

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

STM32L152RBT6 характеристики

Атрибут	Значение атрибута
Номенклатура	STM32L152RBT6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2197653
Жизненный Цикл Продукта	В производстве
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Частота	32 MHz
Напряжение Питания (DC)	1.80V (min)
Рабочее Напряжение	1.8V ~ 3.6V
Количество Стежков	64 Position
Тактовая Частота	32.0 MHz
Размер ОЗУ	16 KB
Количество Битов	32 Bit
Размер Флэш-памяти	128 KB
Количество АЦП	1 ADC
Количество входов и выходов	50 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	2 DAC
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
Длина	10 mm
Ширина	10 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

Аналоги товара

STM32L152RBT6 описание продукта

The ultra-low-power STM32L151x6/8/B and STM32L152x6/8/B devices incorporate the connectivity power of the universal serial bus (USB) with the high-performance ARM®Cortex®-M3 32-bit RISC core operating at 32 MHz frequency (33.3 DMIPS), a memory protection unit (MPU), high-speed embedded memories (Flash memory up to 128 Kbytes and RAM up to 16 Kbytes) and an extensive range of enhanced I/Os and peripherals connected to two APB buses.
All the devices offer a 12-bit ADC, 2 DACs and 2 ultra-low-power comparators, six general-purpose 16-bit timers and two basic timers, which can be used as time bases.
Moreover, the STM32L151x6/8/B and STM32L152x6/8/B devices contain standard and advanced communication interfaces: up to two I2Cs and SPIs, three USARTs and a USB. The STM32L151x6/8/B and STM32L152x6/8/B devices offer up to 20 capacitive sensing channels to simply add touch sensing functionality to any application.
They also include a real-time clock and a set of backup registers that remain powered in Standby mode.
Finally, the integrated LCD controller (except STM32L151x6/8/B devices) has a built-in LCD voltage generator that allows to drive up to 8 multiplexed LCDs with contrast independent of the supply voltage.
The ultra-low-power STM32L151x6/8/B and STM32L152x6/8/B devices operate from a 1.8 to 3.6 V power supply (down to 1.65 V at power down) with BOR and from a 1.65 to 3.6 V power supply without BOR option. It is available in the -40 to +85 °C temperature range, extended to 105°C in low power dissipation state. A comprehensive set of power-saving modes allows the design of low-power applications.
**Key Features**
Ultra-low-power platform
1.65 V to 3.6 V power supply
-40°C to 85°C/105°C temperature range
0.3 μA Standby mode (3 wakeup pins)
0.9 μA Standby mode + RTC
0.57 μA Stop mode (16 wakeup lines)
1.2 μA Stop mode + RTC
9 μA Low-power run mode
214 μA/MHz Run mode
10 nA ultra-low I/O leakage
< 8 μs wakeup time
Core: ARM® Cortex® -M3 32-bit CPU
From 32 kHz up to 32 MHz max
1.25 DMIPS/MHz (Dhrystone 2.1)
Memory protection unit
Reset and supply management
Ultra-safe, low-power BOR (brownout reset) with 5 selectable thresholds
Ultra-low-power POR/PDR
Programmable voltage detector (PVD)
Clock sources
1 to 24 MHz crystal oscillator
32 kHz oscillator for RTC with calibration
High Speed Internal 16 MHz factory-trimmed RC (+/- 1%)
Internal low-power 37 kHz RC
Internal multispeed low-power 65 kHz to 4.2 MHz
PLL for CPU clock and USB (48 MHz)
Pre-programmed bootloader
USART supported
Development support
Serial wire debug supported
JTAG and trace supported
Up to 83 fast I/Os (73 I/Os 5V tolerant), all mappable on 16 external interrupt vectors
Memories
Up to 128 Kbytes Flash memory with ECC
Up to 16 Kbytes RAM
Up to 4 Kbytes of true EEPROM with ECC
80-byte backup register
LCD Driver (except STM32L151x/6/8/B devices) for up to 8x40 segments
Support contrast adjustment
Support blinking mode
Step-up converter on board
Rich analog peripherals (down to 1.8 V)
12-bit ADC 1 Msps up to 24 channels
12-bit DAC 2 channels with output buffers
2x ultra-low-power-comparators(window mode and wake up capability)
DMA controller 7x channels
8x peripheral communication interfaces
1x USB 2.0 (internal 48 MHz PLL)
3x USARTs (ISO 7816, IrDA)
2x SPIs 16 Mbit/s
2x I2Cs (SMBus/PMBus)
10x timers: 6x 16-bit with up to 4 IC/OC/PWM channels, 2x 16-bit basic timers, 2x watchdog timers (independent and window)
Up to 20 capacitive sensing channels supporting touchkey, linear and rotary touch sensors
CRC calculation unit, 96-bit unique ID

Показывать

STM32L152RBT6 Даташит PDF

133 страницы, 2081 КБ

04/28/2016
