STLM20DD9F Купить - ST Microelectronics Датчик температуры

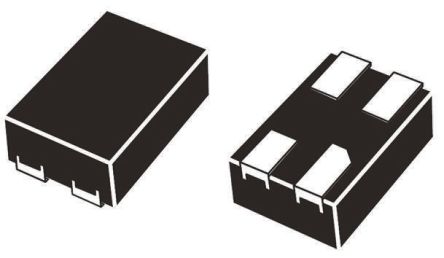

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STLM20DD9F

ST Microelectronics

TEMP SENSOR ANALOG 2.4V, SMD, UDFN4

Наличие: 7,257 шт.

Адрес доставки: Москва

Цена: ₽ 64.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC10052075

Категория продукта:

Датчик температуры

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STLM20DD9F характеристики

Атрибут	Значение атрибута
Номенклатура	STLM20DD9F
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC10052075
Категория продукта	Датчик температуры
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	UDFN-4
Напряжение Питания (DC)	6.50V (max)
Выходное Напряжение	1.86 V
Выходной Ток	10.0 mA
Тепловое Сопротивление	160.2 ℃/W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1.5 ℃
Напряжение питания	2.4V ~ 5.5V
Напряжение питания (Макс)	5.5 VDC
Напряжение питания (мин)	2.4 VDC
Длина	1.3 mm
Ширина	1 mm
Высота	0.48 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STLM20DD9F описание продукта

Summary description
The STLM20 is a precision analog output temperature sensor for low current applications where maximizing battery life is important. It operates over a –55°C to 130°C (grade 7) or –40°C to 85°C (grade 9) temperature range. The power supply operating range is 2.4V to 5.5V. The accuracy of the STLM20 is ± 1.5°C, at an ambient temperature of 25°C. The temperature error increases linearly and reaches a maximum of ±2.5°C at the temperature range extremes. The temperature range is affected by the power supply voltage. For the
Feature summary
■ Precision analog voltage output temperature sensor
■ ±1.5°C temperature accuracy at 25°C
■ Ultra-low quiescent supply current: 8.0µA(max)
■ Operating voltage range: 2.4V to 5.5V
■ Operating temperature range:
–55°C to 130°C (grade - 7)
–40°C to 85°C (grade - 9)
■ SOT323-5 (SC70-5) 5-lead package
■ UDFN 4-lead package
Applications
■ Third generation (3G) cell phones
■ Multimedia PDA devices
■ GPS devices
■ Portable medical instruments
■ Voltage-controlled crystal oscillator temperature monitors
■ RF Power transistor monitor
