| Атрибут | Значение атрибута | |
|---|---|---|

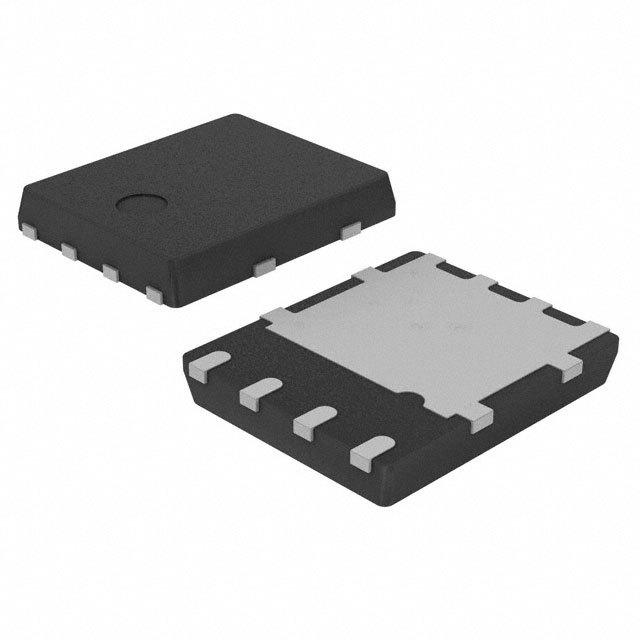

| Номенклатура | STL120N8F7 | |
| Производитель | ST Microelectronics | |
| ЧипСити Номер продукта | CC65485775 | |
| Категория продукта | Труба MOS | |
| Даташит | Datasheet | |
| 3D модель | 3D модель | |
| Стиль Монтажа | Surface Mount | |
| Количество Выводов | 8 Pin | |
| Корпус/Пакет | PowerFLAT-5x6-8 | |
| Количество Каналов | 1 Channel | |
| Сопротивление Сток-исток (Открытого Канала) | 4.4 mΩ | |
| Полярность | N-CH | |
| Рассеяние Мощности | 140 W | |
| Пороговое Напряжение | 4 V | |
| Входная Ёмкость | 4600 pF | |
| Напряжение Сток-исток (Vds) | 80 V | |
| Пробивное Напряжение (Стока-исток) | 80 V | |
| Непрерывный Ток Стока (Ids) | 120A | |
| Время Нарастания | 16.8 ns | |
| Входная емкость (Ciss) | 4570pF @25V(Vds) | |
| Время падения | 15.4 ns | |
| Рабочая температура (Макс) | 175 ℃ | |
| Рабочая температура (мин) | 55 ℃ | |
| Рассеиваемая Мощность (Макс) | 4.8W (Ta), 140W (Tc) | |
| Длина | 6.15 mm | |
| Ширина | 5.2 mm | |
| Высота | 1 mm | |
| Рабочая Температура | -55℃ ~ 175℃ (TJ) | |
| Жизненный Цикл Продукта | Active | |
| Упаковка | Tape & Reel (TR) | |
| RoHS Комплаенс | RoHS Compliant | |
| Бессвинцовая Статус | Lead Free | |
|
