STGY40NC60VD Купить - ST Microelectronics Транзистор IGBT

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

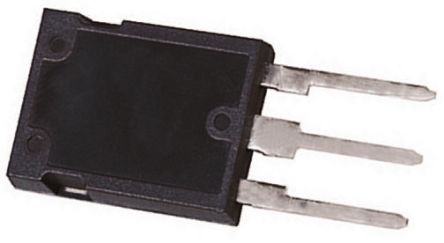

STGY40NC60VD

ST Microelectronics

Trans IGBT Chip N-CH 600V 80A 260000mW 3Pin(3+Tab) Max247 Tube

Наличие: 924 шт.

Адрес доставки: Москва

Цена: ₽ 440.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC26600200

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGY40NC60VD характеристики

Атрибут	Значение атрибута
Номенклатура	STGY40NC60VD
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC26600200
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	600 V
Номинальный Ток	50.0 A
Полярность	N-Channel
Рассеяние Мощности	260 W
Входная Ёмкость	4550 pF
Напряжение Сток-исток (Vds)	600 V
Непрерывный Ток Стока (Ids)	50.0 A
Время Нарастания	19.0 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Тепловое Сопротивление	50 ℃/W
Обратное время восстановления	44 ns
Максимальная входная мощность	260 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	260000 mW
Длина	15.9 mm
Ширина	5.3 mm
Высота	20.3 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGY40NC60VD описание продукта

You can use this STGY40NC60VD IGBT transistor from STMicroelectronics as an electronic switch. Its maximum power dissipation is 260000 mW. It has a maximum collector emitter voltage of 600 V. In order to ensure parts aren"t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. It is made in a single configuration. This IGBT transistor has an operating temperature range of -55 °C to 150 °C.

Показывать

STGY40NC60VD Даташит PDF

14 страницы, 287 КБ

07/11/2006

просматривать

STGY40NC60VD Даташит PDF

14 страницы, 287 КБ

07/11/2006

просматривать

STGY40NC60VD Файл уведомления

21 страницы, 394 КБ

08/26/2014

просматривать
