CA3420EZ Купить - Intersil Операционный усилитель

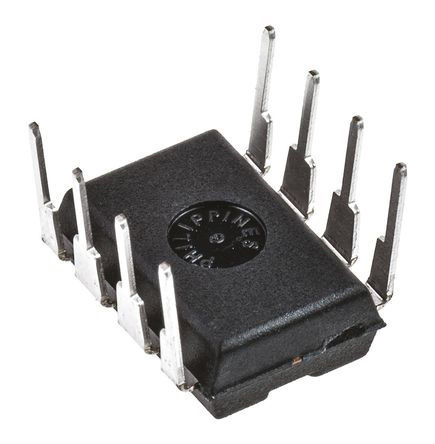

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CA3420EZ

Intersil

INTERSIL CA3420EZ Operational Amplifier, Single, 1 Amplifier, 500kHz, 0.5V/µs, 2V to 20V, DIP, 8Pins

Наличие: 2,866 шт.

Адрес доставки: Москва

Цена: ₽ 276.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC77549138

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CA3420EZ характеристики

Атрибут	Значение атрибута
Номенклатура	CA3420EZ
Производитель	Intersil
ЧипСити Номер продукта	CC77549138
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	22.0 V
Ток Питания	450 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ширина Ленты	500 kHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	500 kHz
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	0.05 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	0.5 MHz
Минимальный диапазон CMRR	80dB ~ 85dB
Напряжение питания	2V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	2 V
Длина	10.16 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CA3420EZ описание продукта

The CA3420EZ is a low supply voltage low input current single BiMOS Operational Amplifier combines PMOS transistors and bipolar transistors on a single monolithic chip. The CA3420 BiMOS op-amp features gate protected PMOS transistors in the input circuit to provide very high input impedance, very low input currents (less than 1pA). The internal bootstrapping network features unique guard-banding technique for reducing the doubling of leakage current for every 10°C increase in temperature. This operational amplifier is internally phase compensated to achieve stable operation in the unity gain follower configuration. Additionally, it has access terminals for a supplementary external capacitor if additional frequency roll-off is desired. Terminals are also provided for use in applications requiring input offset voltage nulling. The use of PMOS in the input stage results in common mode input voltage capability down to 0.45V below the negative supply terminal.
Rail-to-rail output swing (Drive ±2mA into 1kR load)
Pin compatible with 741 operational amplifiers
2V at 300µA Supply current
1pA Input current (typical) (essentially constant to 85°C)

Показывать

CA3420EZ Даташит PDF

5 страницы, 214 КБ

03/21/2000

просматривать

CA3420EZ Даташит PDF

5 страницы, 219 КБ

03/21/2000

просматривать

CA3420EZ Даташит PDF

5 страницы, 218 КБ

03/21/2000

просматривать

CA3420EZ Даташит PDF

6 страницы, 214 КБ

10/23/2016

просматривать

CA3420EZ Другие Даташит

5 страницы, 218 КБ

03/21/2000

просматривать

CA3420EZ Другие Даташит

5 страницы, 218 КБ

просматривать

CA3420EZ Чертежные схемы

2 страницы, 96 КБ

09/07/2009

просматривать
