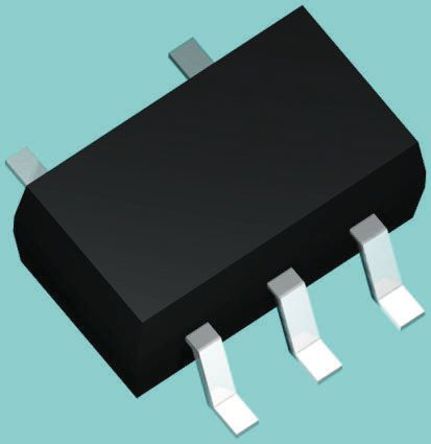

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74AHC1G08DCKT

AND Gate 1Element 2IN CMOS 5Pin SC-70 T/R

Наличие: 258 шт.

Адрес доставки:

Цена: ₽ 30.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7428891

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AHC1G08DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AHC1G08DCKT
Производитель	TI
ЧипСити Номер продукта	CC7428891
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	2.00V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	5.90 ns
Узлы Напряжения	5.00 V, 3.30 V
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74AHC1G08DCKT описание продукта

description/ordering information
The SN74AHC1G08 is a single 2-input positive-AND gate. The device performs the Boolean function Y=A•B or Y=A + B in positive logic.
Operating Range of 2 V to 5.5 V
Max tpdof 7 ns at 5 V
Low Power Consumption, 10-µA Max ICC
±8-mA Output Drive at 5 V
Schmitt-Trigger Action at All Inputs Makes the Circuit Tolerant for Slower Input Rise and Fall Time
Latch-Up Performance Exceeds 250 mA Per JESD 17
ESD Protection Exceeds JESD 22
− 2000-V Human-Body Model (A114-A)
− 200-V Machine Model (A115-A)
− 1000-V Charged-Device Model (C101)

Показывать

SN74AHC1G08DCKT Даташит PDF

21 страницы, 918 КБ

12/06/2015
