MC14538BDG Купить - ON Semiconductor Бистабильный мультивибратор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC14538BDG

ON Semiconductor

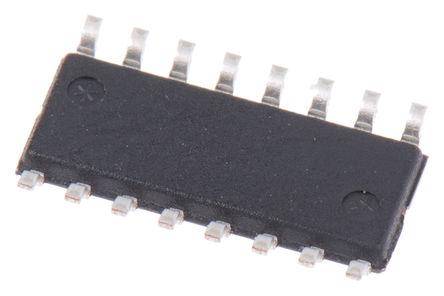

ON SEMICONDUCTOR MC14538BDG Monostable Multivibrator, MC14538, 300ns, 8.8mA, 3V to 18V, SOIC-16

Наличие: 5,607 шт.

Адрес доставки: Москва

Цена: ₽ 91.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1835477

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC14538BDG характеристики

Атрибут	Значение атрибута
Номенклатура	MC14538BDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1835477
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Ёмкость	7.5 pF
Безгалогеновый Статус	Halogen Free
Выходной Ток	8.8 mA
Количество Цепей	3 Circuit
Количество Стежков	16 Position
Рассеяние Мощности	500 mW
Ток Покоя	5 µA
Количество Вентилей	2 Gate
Время Нарастания	20 ns
Время падения	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC14538BDG описание продукта

The MC14538BDG is a dual retriggerable resettable Monostable Multivibrator triggered from either edge of an input pulse and produces an accurate output pulse over a wide range of widths, the duration and accuracy of which are determined by the external timing components.
Unlimited rise and fall time allowed on the A trigger input
Latched trigger inputs
Separate latched reset inputs
Triggerable from positive (A input) or negative-going edge (B-input)
Pin-for-pin compatible with MC14528B and CD4528B (CD4098)

Показывать

MC14538BDG Даташит PDF

13 страницы, 174 КБ

07/25/2014

просматривать

MC14538BDG Даташит PDF

13 страницы, 157 КБ

просматривать

MC14538BDG Даташит PDF

12 страницы, 176 КБ

03/28/2012

просматривать

MC14538BDG Даташит PDF

13 страницы, 158 КБ

06/08/2007

просматривать

MC14538BDG Другие Даташит

14 страницы, 171 КБ

просматривать

MC14538BDG Другие Даташит

12 страницы, 152 КБ

08/11/2005

просматривать

MC14538BDG Другие Даташит

12 страницы, 152 КБ

просматривать

MC14538BDG Чертежные схемы

2 страницы, 56 КБ

02/12/2013

просматривать

MC14538BDG Чертежные схемы

2 страницы, 38 КБ

12/29/2006

просматривать

MC14538BDG Чертежные схемы

2 страницы, 41 КБ

10/18/2006

просматривать

MC14538BDG Другие ссылки

1 страницы, 141 КБ

06/15/2011

просматривать
