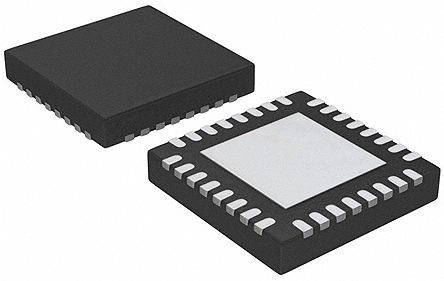

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC1049LP5E

ADI

ANALOG DEVICES HMC1049LP5E RF Amplifier IC, 15dB Gain / 1.8dB Noise, 300MHz to 20GHz, 7V, QFN-32

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 10,679.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC4121553

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC1049LP5E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC1049LP5E
Производитель	ADI
ЧипСити Номер продукта	CC4121553
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Частота	300MHz ~ 20GHz
Напряжение Питания (DC)	7.00V (max)
Ток Питания	70 mA
Количество Каналов	1 Channel
Рассеяние Мощности	3340 mW
Выходная Мощность	15 dBm
Усиление	15 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3340 mW
Напряжение питания	7 V
Напряжение питания (Макс)	7 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HMC1049LP5E описание продукта

Product Details
The HMC1049LP5E is a GaAs MMIC Low Noise Amplifier which operates between 0.3 and 20 GHz. This LNA provides 15 dB of small signal gain, 1.8 dB noise figure, and output IP3 of 29 dBm, while requiring only 70 mA from a +7V supply. The P1dB output power of 14.5 dBm enables the LNA to function as a LO driver for balanced, I/Q or image reject mixers. Vdd can be applied to pin 2 or pin 21. Pin 21 will require a bias tee. The HMC1049LP5E amplifier I/Os are internally matched to 50 Ohms and the device is supplied in a compact, leadless QFN 5 x 5 mm surface mount package.
Applications
Test Instrumentation
High Linearity Microwave Radios
VSAT & SATCOM
Military & Space
### Features and Benefits
Noise Figure: 1.8 dB
P1dB Output Power: +14.5 dBm
Psat Output Power: +17.5 dBm
High Gain: 15 dB
Output IP3: +29 dBm
Supply Voltage:
Vdd = +7V @ 70 mA
50 Ohm Matched Input/Output
32 Lead 5x5 mm SMT Package: 25 mm²
