STGIPL14K60 Купить - ST Microelectronics Транзистор IGBT

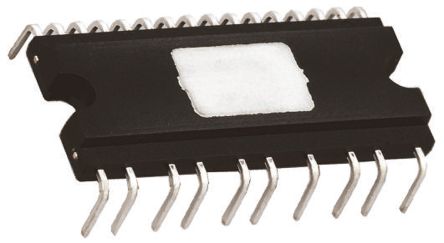

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STGIPL14K60

ST Microelectronics

STGIPL14K60 Series 600V 15A 3 Phase IGBT Inverter Bridge Through Hole-SDIP-38L

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 967.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC25200296

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STGIPL14K60 характеристики

Атрибут	Значение атрибута
Номенклатура	STGIPL14K60
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC25200296
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	38 Pin
Корпус/Пакет	SDIP-38
Количество Стежков	38 Position
Полярность	N-Channel
Рассеяние Мощности	44 W
Напряжение Изоляции	2500 VDC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	44 W
Длина	50.1 mm
Ширина	25 mm
Высота	6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STGIPL14K60 описание продукта

The STGIPL14K60 is a 600V SLLIMM™ Intelligent Power Module provides a compact, high performance AC motor drive in a simple and rugged design. Combining ST proprietary control ICs with the most advanced short-circuit-rugged IGBT system technology. This SLLIMM™ (small low-loss intelligent moulded module) device is ideal for 3-phase inverters in applications such as home appliances and air conditioners.
IPM 15A/600V 3-phase IGBT inverter bridge including control ICs for gate driving/freewheeling diodes
Short-circuit rugged IGBTs
VCE (sat) negative temperature coefficient
3.3, 5, 15V CMOS/TTL inputs comparators with hysteresis and pull down/pull up resistors
Undervoltage lockout
Internal bootstrap diode
Interlocking function
Smart shut down function
Comparators for fault protection against over-temperature and over-current
Op amps for advanced current sensing
DBC substrate leading to low thermal resistance
2500Vrms/min Isolation rating
5kR NTC for temperature control

Показывать

STGIPL14K60 Даташит PDF

26 страницы, 880 КБ

02/21/2013
