ST8024CDR Купить - ST Microelectronics Чип интерфейса

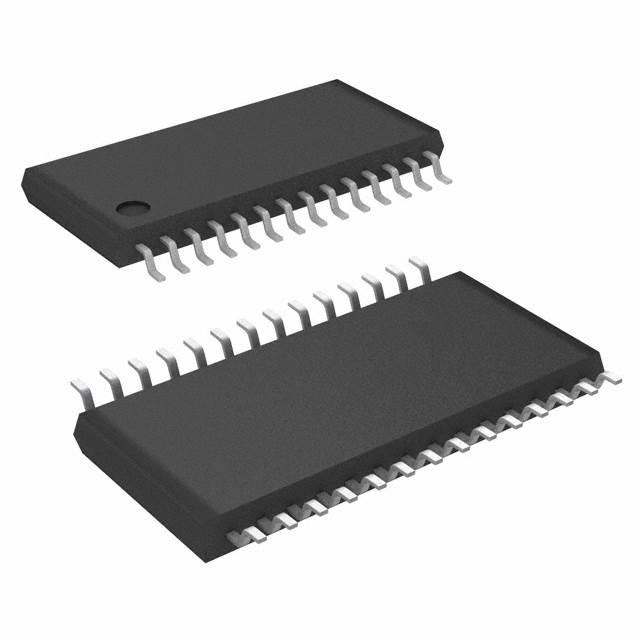

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST8024CDR

ST Microelectronics

ST8024 Series 6.5V 3.2MHz Surface Mount Smartcard Interface - SOIC-28 ROHS

Наличие: 2,528 шт.

Адрес доставки: Москва

Цена: ₽ 127.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC13770596

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ST8024CDR характеристики

Атрибут	Значение атрибута
Номенклатура	ST8024CDR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC13770596
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SO-28
Количество Стежков	28 Position
Рассеяние Мощности	560 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	560 mW
Напряжение питания	2.7V ~ 6.5V
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ST8024CDR описание продукта

Description
The ST8024 is a complete low cost analog interface for asynchronous 3 V and 5 V smart cards. It can be placed between the card and the microcontroller with few external components to perform all supply protection and control functions. ST8024 is a direct replacement of ST8004.
Features
■ Designed to be compatible with the NDS conditional access system
■ IC card interface
■ 3 or 5 V supply for the IC (VDDand GND)
■ Three specifically protected half-duplex bidirectional buffered I/O lines to card contacts C4, C7 and C8
■ DC-DC converter for VCC generation separately powered from a 5 V ± 20% supply (VDDPand PGND)
■ 3 or 5 V ± 5 % regulated card supply voltage (VCC) with appropriate decoupling has the following capabilities:
–ICC< 80 mA at VDDP= 4 to 6.5 V
– Handles current spikes of 40 nA up to 20 MHz
– Controls rise and fall times
– Filtered overload detection at approximately 120 mA
■ Thermal and short-circuit protection on all card contacts
■ Automatic activation and deactivation sequences; initiated by software or by hardware in the event of a short-circuit, card
take-off, overheating, VDDor VDDPdrop-out ■ Enhanced ESD protection on card side (>6 kV)
■ 26 MHz integrated crystal oscillator
■ Clock generation for cards up to 20 MHz (divided by 1, 2, 4 or 8 through CLKDIV1 and CLKDIV2 signals) with synchronous frequency changes
■ Non-inverted control of RST via pin RSTIN
■ ISO 7816, GSM11.11 and EMV (payment systems) compatibility
■ Supply supervisor for spike-killing during power-on and power-off and power-on reset (threshold fixed internally or externally by a resistor bridge)
■ Built-in debounce on card presence contacts
■ One multiplexed status signal off
