SSW-103-01-G-D

Samtec

SAMTEC SSW-103-01-G-D Board-To-Board Connector, Dual, 2.54mm, 6Contacts, Receptacle, SSW Series, Through Hole, 2Rows

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Samtec

ЧипСити Номер продукта:

CC47933575

Категория продукта:

Соединители Плата-плата

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 24.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SSW-103-01-G-D характеристики

Атрибут	Значение атрибута
Номенклатура	SSW-103-01-G-D
Производитель	Samtec
ЧипСити Номер продукта	CC47933575
Жизненный Цикл Продукта	Active
Категория продукта	Соединители Плата-плата
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	-
Шаг по Выводам	2.54 mm
Количество Контактов	6 Contact
Род	Female
Покрытие Контакта	Gold
Номинальный Ток	5.7A/触头
Количество Рядов	2 Row
Количество Стежков	6 Position
Контактное Сопротивление	10.0 mΩ
Количество Циклов Соединения	100 Cycle
Текущий рейтинг (Макс)	5.7A/触头
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Номинальное напряжение (Макс)	550 VAC
Уровень напряжения	550 VAC
Максимальное контактное сопротивление (макс.)	10 mΩ

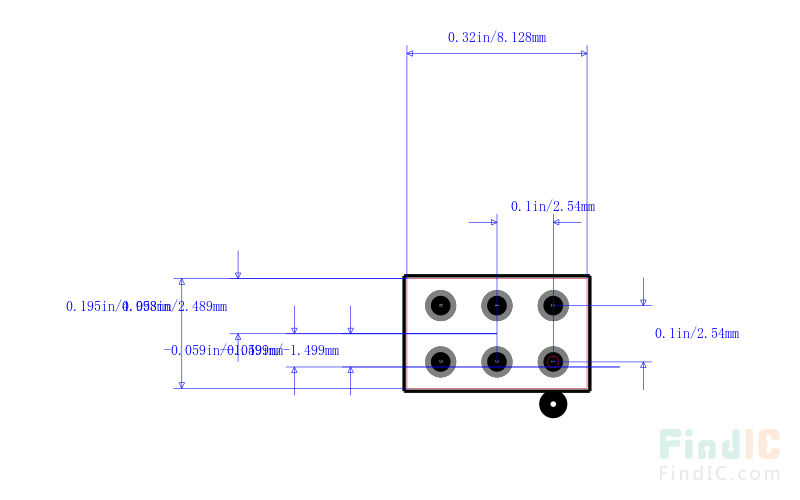

Длина	8.13 mm
Ширина	4.95 mm
Высота	8.51 mm
Цвет Корпуса	Black
Цвет	Black
Материал Контакта	Phosphor Bronze
Рабочая Температура	-55℃ ~ 125℃
Материал Корпуса	Plastic
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

SSW-103-01-G-D описание продукта

The SSW-103-01-G-D is a 6-pole 2-row 2.54mm Through-hole SQ Post Socket Strip with 20µinch (0.51µm) gold-plated phosphor bronze contacts and LCP insulator. The SSW series straight pin socket strip compatible with DW, EW, HCMD, HCMS, HHSC, HMTSW, HTSS, HTSW, HW-SM, HW-TH LCW, MTLW, MTSW, PHT, TLW, TSM, TSS, TSSH, TSW, ZSS and ZW connectors.
Orderable with single/dual/triple rows (-S/-D/-T/ -P/-Q options)
Pitch spacing is 2.54mm (1 to 50 contacts per row) with straight orientation
High operating temperature range of -55°C to 125°C for 20µ" gold plated contacts
Black liquid crystal polymer (-S, -D) / black high temperature thermoplastic (-T) insulator material
Complies with UL E111594 and CSA 090871_0_000 standards
Contact material is phosphor bronze
