SRK2000A Купить - ST Microelectronics Интегрированный чип особого применения

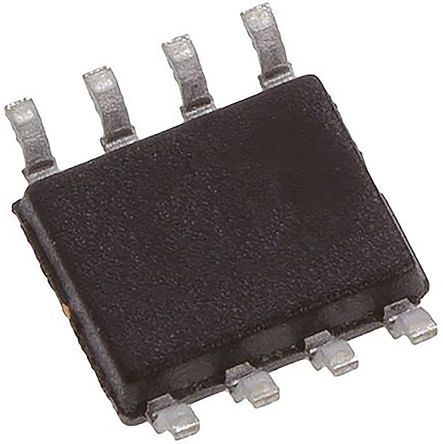

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SRK2000A

ST Microelectronics

**DC-DC 32V 3.5A D SO-8 SMD **

Наличие: 248 шт.

Адрес доставки: Москва

Цена: ₽ 174.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC26840200

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SRK2000A характеристики

Атрибут	Значение атрибута
Номенклатура	SRK2000A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC26840200
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Выходное Напряжение	11.9 V
Выходной Ток	3.5 A
Ток Питания	35 mA
Количество Стежков	8 Position
Частота Переключения	500 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 32V
Напряжение питания (Макс)	32 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SRK2000A описание продукта

The SRK2000A is a Smart Driver implements a control scheme specific to secondary side synchronous rectification in LLC resonant converters that use a transformer with center tap secondary winding for full wave rectification. It provides two high current gate drive outputs, each capable of driving one or more N-channel Power MOSFETs. Each gate driver is controlled separately and an interlocking logic circuit prevents the two synchronous rectifier MOSFETs from conducting simultaneously. The control scheme in this IC allows for each synchronous rectifier to be switched on as the corresponding half-winding starts conducting and switched off as its current goes to zero. The device implements matched turn-OFF MOSFET thresholds. A unique feature of this IC is its intelligent automatic sleep mode. It allows the detection of a low-power operating condition for the converter and puts the IC into a low consumption sleep mode where gate driving is stopped and quiescent consumption is reduced.
Secondary-side synchronous rectifier controller optimized for LLC resonant converters
Protection against current reversal
Safe management of load transient, light load and startup condition
Intelligent automatic sleep mode at light load
Dual gate driver for N-channel MOSFETs with 1A source and 3.5A sink drive current
Programmable UVLO with hysteresis
250µA Quiescent consumption
Operating frequency up to 500kHz
