SN75LVDS83BDGG Купить - TI Чип интерфейса

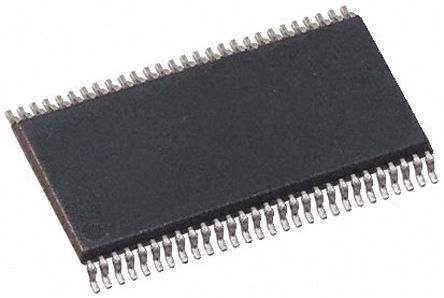

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75LVDS83BDGG

10-135MHz 28Bit FlatLink LVDS Transmitter/Serializer 56-TSSOP -10 to 70

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 427.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3303345

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75LVDS83BDGG характеристики

Атрибут	Значение атрибута
Номенклатура	SN75LVDS83BDGG
Производитель	TI
ЧипСити Номер продукта	CC3303345
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	TSSOP-56
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	56 Position
Рассеяние Мощности	1730 W
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-10 ℃
Рассеиваемая Мощность (Макс)	1730 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14.1 mm
Ширина	6.1 mm
Высота	1.05 mm
Рабочая Температура	-10℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN75LVDS83BDGG описание продукта

The SN75LVDS83BDGG is a 10 to 135MHz FlatLink Transmitter with four 7-bit parallel-load serial-out shift registers, a 7X clock synthesizer and five low-voltage differential signalling (LVDS) line drivers in a single integrated circuit. These functions allow 28-bit of single-ended LVTTL data to be synchronously transmitted over five balanced-pair conductors for receipt by a compatible receiver, such as the SN75LVDS82 and LCD panels with integrated LVDS receiver. When transmitting, data bits D0 through D27 are each loaded into registers upon the edge of the input clock signal (CLKIN). The rising or falling edge of the clock can be selected via the clock select (CLKSEL) pin. The frequency of CLKIN is multiplied seven times and then used to unload the data registers in 7-bit slices and serially. The four serial streams and a phase-locked clock (CLKOUT) are then output to LVDS output drivers. The frequency of CLKOUT is the same as the input clock, CLKIN.
LVDS Display series interfaces directly to LCD display panels with integrated LVDS
Consumes less than 1mW when disabled
Selectable rising or falling clock edge triggered
Support spread spectrum clocking (SSC)
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

SN75LVDS83BDGG Даташит PDF

41 страницы, 1852 КБ

07/25/2015

просматривать

SN75LVDS83BDGG Справочное руководство пользователя

152 страницы, 6001 КБ

10/28/2013

просматривать

SN75LVDS83BDGG Другие Даташит

43 страницы, 1928 КБ

просматривать

SN75LVDS83BDGG Файл уведомления

13 страницы, 248 КБ

09/28/2012

просматривать
