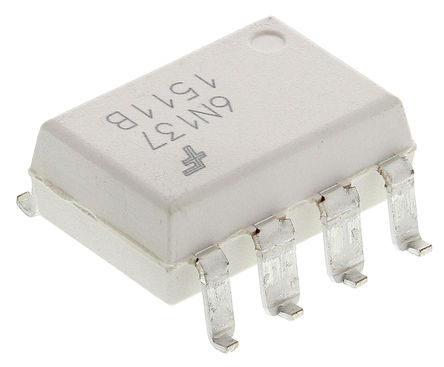

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

6N137SM

Fairchild

FAIRCHILD SEMICONDUCTOR 6N137SM Optocoupler, Digital Output, 1Channel, 5kV, 10Mbps, Surface Mount DIP, 8Pins

Наличие: 5,480 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC11957463

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

6N137SM характеристики

Атрибут	Значение атрибута
Номенклатура	6N137SM
Производитель	Fairchild
ЧипСити Номер продукта	CC11957463
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Время Нарастания/Спада	30ns, 10ns
Выходной Ток	50 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.4 V
Рассеяние Мощности	100 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	30 ns
Напряжение Изоляции	5000 Vrms
Прямой ток	50 mA
Входной ток (мин)	30 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.8 V
Прямой ток (макс)	50 mA
Время падения	10 ns
Время падения (Макс)	75 ns
Время падения (Макс)	75 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	4.5V ~ 5.5V
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

6N137SM описание продукта

The 6N137SM is a 1-channel 10Mbps high-speed Logic Gate Optocoupler consists of a 850nm AlGaAS LED, optically coupled to a very high-speed integrated photo-detector logic gate with a strobable output. This output features an open collector, permitting wired OR outputs. The coupled parameters are guaranteed over wide temperature range. A maximum input signal of 5mA provided with a minimum output sink current of 13mA (fan out of 8). An internal noise shield provides superior common-mode rejection of typically 10kV/µs.
Fan-out of 8 over -40 to +85°C temperature range
Logic gate output
Strobable output
Wired OR-open collector
