SN75174N Купить - TI Чип интерфейса

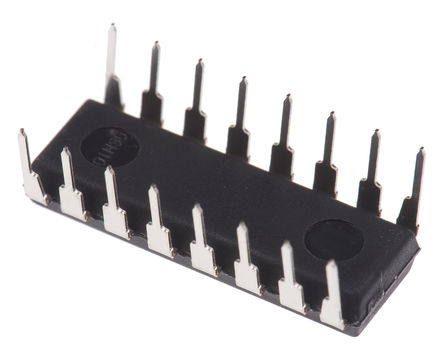

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75174N

Interface IC - drivers Texas Instruments SN75174N RS422, RS485 4/0 PDIP 16

Наличие: 658 шт.

Адрес доставки: Москва

Цена: ₽ 224.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4345931

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75174N характеристики

Атрибут	Значение атрибута
Номенклатура	SN75174N
Производитель	TI
ЧипСити Номер продукта	CC4345931
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	4.75V (min)
Выходной Ток	-60.0 mA (min)
Ток Питания	60 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.15 W
Скорость Передачи Данных	4.00 Mbps
Драйверы/пакет	4
Выходное напряжение (Макс)	12 V
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

SN75174N описание продукта

The SN75174N is a quadruple differential Line Driver with 3-state outputs. It is designed to meet the requirements of ANSI standards EIA/TIA-422-B and RS-485 and ITU recommendation V.11. The device is optimized for balanced multipoint bus transmission at rates up to 4megabaud. Driver features wide positive and negative common-mode output voltage ranges making it suitable for party-line applications in noisy environments. It provides positive and negative-current limiting and thermal shutdown for protection from line fault conditions on the transmission bus line. Shutdown occurs at a junction temperature of approximately 150°C.
Designed for multipoint transmission on long bus lines in noisy environments
Common-mode output voltage range
Active-high enable
Thermal shutdown protection
Positive and negative current limiting
Low power requirements
Functionally interchangeable with MC3487

Показывать

SN75174N Даташит PDF

17 страницы, 917 КБ

06/11/2014
