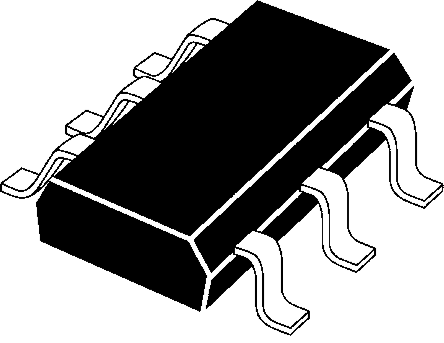

SN74LVC2G17DCKT

Schmitt Trigger Buffer 2CH Non-Inverting CMOS 6Pin SC-70 T/R

Наличие: 531 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 57.71

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC17092703

Категория продукта:

Логический контроллер

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

SN74LVC2G17DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2G17DCKT
Производитель	TI
ЧипСити Номер продукта	CC17092703
Жизненный Цикл Продукта	Active
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.65V (min)
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Стежков	6 Position
Количество Битов	2 Bit
Время Задержки Распространения	4.30 ns
Количество Вентилей	2 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

SN74LVC2G17DCKT описание продукта

The SN74LVC2G17DCKT is a dual Schmitt-trigger Buffer designed for 1.65 to 5.5V VCC operation. This device contains two buffers and performs the Boolean function Y = A. The device functions as two independent buffers, but because of Schmitt action, it may have different input threshold levels for positive-going (VT+) and negative-going (VT-) signals. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
Schmitt-trigger inputs provide hysteresis
IOFF Supports live insertion, partial-power-down mode operation and back-drive protection
Allows down voltage translation
Schmitt-trigger input can improve the noise immunity capability
Latch-up performance exceeds 250mA per JESD 17
5.4ns at 3.3V Propagation delay (tpd)
10µA ICC Low power consumption
±24mA Output drive at 3.3 V
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br

Показывать

SN74LVC2G17DCKT Даташит PDF

29 страницы, 1319 КБ

12/06/2015
