SN74LVC1G373DCKR

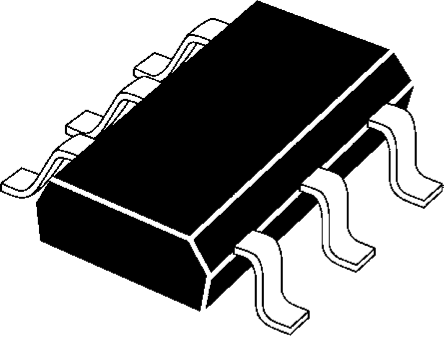

D-TYPE LATCH, SMD, SC-70-6, 3.3V

Наличие: 2,646 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2674211

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G373DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G373DCKR
Производитель	TI
ЧипСити Номер продукта	CC2674211
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.65V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Стежков	6 Position
Количество Битов	1 Bit
Время Задержки Распространения	3.50 ns
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G373DCKR описание продукта

The SN74LVC1G373DCKR is a single D Latch designed for 1.65 to 5.5V VCC operation. It is particularly suitable for implementing buffer registers, I/O ports, bidirectional bus drivers and working registers. While the LE input is high, the Q outputs follow the data (D) inputs. When LE is taken low, the Q outputs are latched at the logic levels set up at the D inputs. While the LE input is high, the Q output follows the data (D) input. When LE is taken low, the Q output is latched at the logic level set up at the D input. OE\ does not affect the internal operations of the latch. Old data can be retained or new data can be entered while the outputs are in the high-impedance state. A buffered OE\ input can be used to place the output in either a normal logic state (high or low logic levels) or the high-impedance state. In the high-impedance state, the output neither loads nor drives the bus lines significantly.
Provides down translation to VCC
Maximum tpd of 4ns at 3.3V
Ioff Supports live insertion, partial-power-down mode and back drive protection
Latch-up performance exceeds 100mA per JESD, 78 class II
10µA Maximum low power consumption
±24mA Output drive at 3.3V
Green product and no Sb/Br
