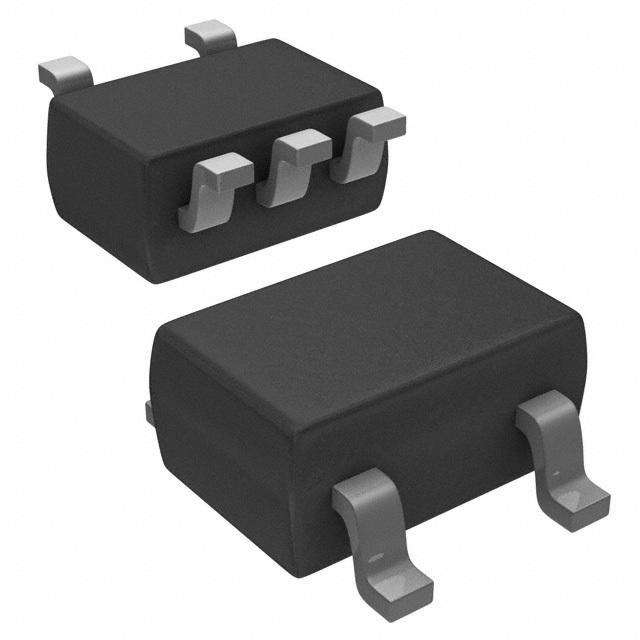

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G125DCKT

Buffer/Line Driver 1CH Non-Inverting 3-ST CMOS 5Pin SC-70 T/R

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 54.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3388158

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G125DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G125DCKT
Производитель	TI
ЧипСити Номер продукта	CC3388158
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	-500 mV to 6.50 V
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	4.00 ns
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVC1G125DCKT описание продукта

The SN74LVC1G125DCKT is a single Bus Buffer Gate with 3-state outputs. The output is disabled when the output-enable (OE) input is high. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range. The device contains one buffer gate device with output enable control and performs the Boolean function Y = A. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.
Provides down translation to VCC
IOFF Supports live insertion, partial-power-down mode and back-drive protection
Latch-up performance exceeds 100mA per JESD 78, class II
Inputs accept voltages to 5.5V
3.7ns at 3.3V Propagation delay (tpd)
10µA ICC Low power consumption
±24mA Output drive at 3.3V
Green product and no Sb/Br

Показывать

SN74LVC1G125DCKT Даташит PDF

37 страницы, 1769 КБ

02/02/2016
