SN74LVC1G06DBVR

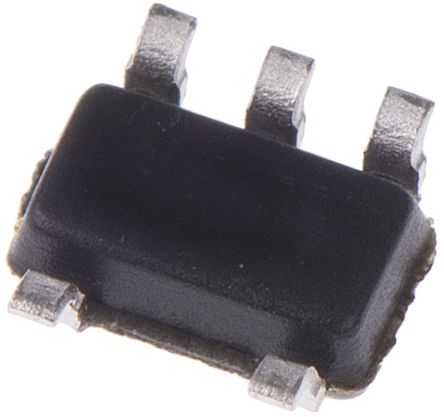

Buffer/Driver 1CH Inverting Open Drain CMOS 5Pin SOT-23 T/R

Наличие: 3,513 шт.

Адрес доставки: Москва

Цена: ₽ 24.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9283200

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G06DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G06DBVR
Производитель	TI
ЧипСити Номер продукта	CC9283200
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Ток Питания	40.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	3.00 ns
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G06DBVR описание продукта

The SN74LVC1G06DBVR is a Single Inverter Buffer/Driver with open-drain output. The output of this device is open-drain and can be connected to other open-drain outputs to implement active-low wired-OR or active-high wired-AND functions. The maximum sink current is 32mA. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
10µA Maximum ICC low power consumption
±24mA Output drive at 3.3V for open-drain devices
Latch-up performance exceeds 100mA per JESD 78, class-II
Can be used for up or down translation
Schmitt trigger action on all ports
Green product and no Sb/Br

Показывать

SN74LVC1G06DBVR Даташит PDF

24 страницы, 1267 КБ

10/19/2014
